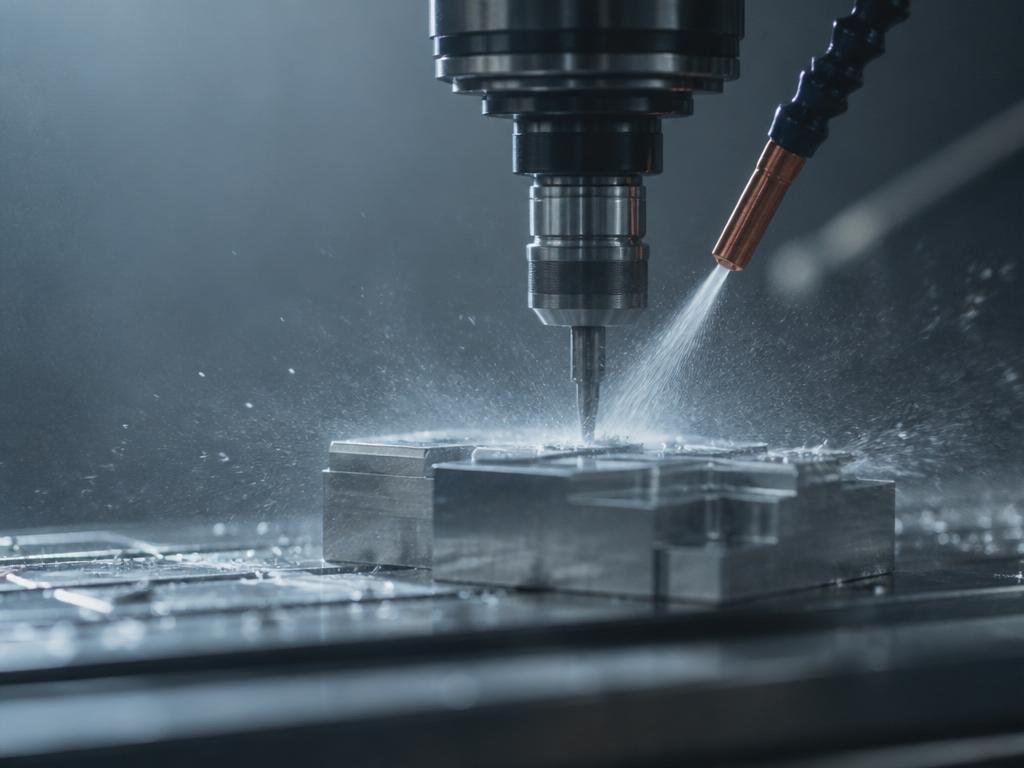

I en verkstadshall i Småland står en blå Mazak-maskin i ett tyst arbete. Inuti den slammer en verktygsväxlare en hårdmetallfräs på plats. Spindeln roterar upp till 12 000 varv per minut. På fem axlar samtidigt — X, Y, Z, B, C — formas en hydraulkomponent ur ett stycke aluminium. Programmet är 4 800 rader långt. Operatören kontrollerar mätningar med en handhållen mätsticka mellan körningarna.
Detta är CNC-bearbetning — den vanligaste, mest grundläggande och fortfarande mest tekniskt utvecklade tillverkningsmetoden i svensk verkstadsindustri. Trots additiv tillverkning, robotcellerna och digitalisering är CNC-bearbetning fortfarande den dominerande sättet att forma metall i världen.
Vad CNC betyder
CNC står för Computer Numerical Control — datorstyrd numerisk kontroll. En CNC-maskin är en verktygsmaskin där:
- Rörelser styrs av dator istället för manuella reglage
- Verktygsbanor programmeras digitalt (typiskt G-kod)
- Positionering är extremt precis (typiska toleranser ±0,005 till ±0,05 mm)
- Många operationer kan kombineras automatiskt
- Maskinen kan köras med liten eller ingen kontinuerlig operatörsövervakning
Föregångaren var NC (Numerical Control) från 1950-talet — maskiner styrda av hålremsa. CNC-revolutionen kom på 1970-talet när minidatorer blev billiga nog att integreras i maskinerna.
Huvudtyperna av CNC-maskiner
Fräsmaskiner
Vertikalfräs (VMC — Vertical Machining Center) är vanligaste maskintypen. Spindeln är vertikal, arbetsstycket fixeras på horisontellt bord. Vanlig för plant och prismatic arbete.
Horisontalfräs (HMC — Horizontal Machining Center) har horisontell spindel. Lämpar sig för tunga, stora delar och möjliggör enklare bortföring av spån. Vanligt i serieproduktion.
5-axlig fräs har förutom X, Y, Z två rotationsaxlar (typiskt B och C). Komplexa geometrier kan bearbetas i ett uppspann istället för flera. Krävs för flygdelar, formverktyg, vingblad.
Bearbetningscentra för stora delar (Boring Mills) för komponenter större än normalt — turbinhus, dieselmotorer, stora pumpdelar.
Svarvar
Universalsvarv (CNC Lathe) för rotationssymmetriska detaljer. Arbetsstycket roterar, verktyget rör sig längs Z och X.
Bearbetningssvarv (Turning Center) har förutom svarvning även drivna verktyg för fräsning, borrning. Ofta dubbla revolvrar för parallell bearbetning.
Långsvarvar (Swiss-style) för långa, slanka detaljer — typiskt medicintekniska komponenter, små axlar, skruvar. Materialet matas kontinuerligt genom en bushing.
Vertikalsvarv för stora rotationssymmetriska komponenter — tornkronor, kärnkraftkomponenter, vindkraftnav.
Multitasking-maskiner
Kombinerar fräs och svarv i samma maskin. Mazak Integrex, DMG Mori NTX, Okuma Multus är ledande modeller. Komponenter som tidigare krävde fem maskiner och fyra uppspann kan göras i en uppspann. Drastisk förbättring av precision och ledtid.
Slipmaskiner
CNC-styrda slipmaskiner för efterbearbetning till mycket fin yta och hög precision (mikronlevel). Studer är schweizisk specialist, ANCA är australiensisk världsledare på verktygsslipning.
EDM (gnistbearbetning)
Trådgnistmaskiner och gnistsänkare för bearbetning av material som inte kan fräsas — härdade stål, supelegeringar — eller komplexa geometrier (inre gängor, snäva radier). Mitsubishi, Sodick, Makino, ONA dominerar.
Programmering — från CAD till G-kod
CNC-programmering har utvecklats från manuell kodning till integrerade CAD/CAM-system:
1. CAD (Computer Aided Design). Konstruktören ritar detaljen i 3D — SolidWorks, Inventor, NX, Catia, Fusion 360, Solid Edge.
2. CAM (Computer Aided Manufacturing). Bearbetningsstrategier programmeras — Mastercam, hyperMill, NX CAM, PowerMill, GibbsCAM, Edgecam, Fusion 360.
3. Postprocessor. Konverterar CAM-utdata till maskinspecifik G-kod (varje maskinmodell har sin egen “dialect”).
4. Simulering. Verifiera att programmet är korrekt och inte krockar. Vericut är industristandard, Mastercam/PowerMill har inbyggda funktioner.
5. DNC (Distributed Numerical Control). Programmet skickas till maskinen.
För enklare detaljer kan manuell G-kodning fortfarande användas. För komplexa 5-axliga arbeten är CAM oumbärligt.
G-kod basics
G-kod är ett textbaserat språk där varje rad är en instruktion:
G00 X10 Y20 Z5 // Snabb positionering
G01 X50 Y20 F500 // Linjär rörelse till X=50, matning 500 mm/min
G02 X70 Y40 R20 // Cirkelrörelse, radie 20
G81 X100 Y50 Z-10 // BorrcykelModerna styrsystem (Fanuc, Siemens, Mitsubishi, Heidenhain) utvidgar G-kod med makroprogrammering, parametriska kall, smartare automatik.
Verktyg
CNC-bearbetning bygger på rätt verktyg. Tre huvudkategorier:
Skärverktyg
Hårdmetall (carbide) är dominerande material. Sverige har två av världens största tillverkare: Sandvik Coromant (Sandviken) och Seco Tools (Fagersta). De konkurrerar med tyska Walter, japanska Mitsubishi och Tungaloy, koreanska Korloy.
Verktygen kategoriseras efter applikation:
- Vändskär för fräsning och svarvning (utbytbara skärställen)
- Solid carbide endmills för fräsning (helt karbidverktyg)
- Borrar — solid carbide, indexerade, djuphålsborrar
- Tappar och gänghuvuden för gängning
Hållare och spindelinterfaces
- HSK — högpresterande, vanligt på moderna maskiner
- BT/CAT — japanska/amerikanska standard
- Capto — Sandviks system, modulärt
- VDI — vanligt på svarvar
Mätsystem
- Verktygsmätare för automatisk verktygsläng/diameter-mätning
- Tasterprobor för in-process-mätning av arbetsstycke
- Renishaw, Marposs, Heidenhain, Blum är ledande tillverkare
Spindelhastighet och matning — grundprinciper
Två centrala parametrar:
Spindelhastighet (n) mäts i RPM (varv per minut). Beror på material och verktygsdiameter:
- Aluminium kräver hög hastighet (5 000-25 000 RPM)
- Stål låg-medel (1 000-5 000 RPM)
- Härdat stål mycket låg (500-2 000 RPM)
Matningshastighet (vf) mäts i mm/min. Beror på material, antal tänder på verktyget, önskad ytfinhet.
Båda beräknas från skärhastighet (Vc) — den hastighet med vilken verktyget skär materialet, typiskt 50-500 m/min beroende på material.
Svenska aktörer
Maskinleverantörer (återförsäljare)
- Skärteknikcentrum — bred portfölj, Mazak m.fl.
- Edströms Maskin — DMG Mori, Mazak, Studer
- Mibab Norden — Hurco, Doosan
- Maxnova Industri — Doosan
- Tornos Sweden — schweizersvarvar
- NCT Werkzeugmaschinen — Hartford, andra
- MicroCut — mikrobearbetning
Verktygstillverkare
- Sandvik Coromant — global ledare i hårdmetallverktyg
- Seco Tools — global #4, ägs av Sandvik
- Mircona — egen svensk verktygstillverkning
- Tungaloy Sverige — distributör
Stora kunder
- Volvo, Scania — motor- och växellådekomponenter
- Saab — flygkomponenter
- GKN Aerospace — flygmotorkomponenter
- Sandvik och Atlas Copco — egna maskindelar
- SKF — kullager och liknande
- Hundratals underleverantörer — i Småland, Värmland, Västergötland
Automation och bemanning
Klassisk CNC-bearbetning krävde en operatör per maskin. Trenden är mot mindre bemanning:
- Robotpalleterare — laddar och lossar arbetsstycken
- Verktygshanteringssystem — automatisk lagring och växling
- Pallsystem — flera uppspänningar förbereds i en separat zon
- MES-integration — orderhantering, OEE-mätning
- Fjärrövervakning — operatör kan följa flera maskiner från ett rum
- Obemannad körning på natt och helg — många svenska verkstäder kör 3-skift med endast 2-skift bemanning
FMS (Flexible Manufacturing System) — fullautomatiska celler med flera maskiner och centraliserad styrning. Vanligt hos större tillverkare.
Mätning och kvalitet
CNC-bearbetning kräver kontinuerlig kvalitetskontroll:
- Tasterprobor i maskinen — automatisk in-process-mätning
- Mätrum med CMM (Coordinate Measuring Machine) — Zeiss, Hexagon, Mitutoyo
- Optiska 3D-skannrar — för komplex geometri
- Yttraktorer — för ytfinhet
- Hårdmetersystem — för materialprov
Modern statistical process control (SPC) integreras med MES för automatisk dokumentation.
Skärvätskor och miljö
Bearbetning kräver oftast kylvätska för att:
- Kyla verktyg och arbetsstycke
- Smörja skärzonen
- Avlägsna spån
Vanliga typer:
- Oljebaserad för seg bearbetning, gängning, gnistbearbetning
- Emulsion (vatten + olja) för allmän fräsning och svarvning
- MQL (Minimum Quantity Lubrication) — mycket små mängder olja, miljövänligt
- Torr bearbetning — möjligt för vissa material, eliminerar avfall
EU:s kemikalielagstiftning (REACH) pressar tillverkare mot mindre miljöskadliga formuleringar.
Vart utvecklingen är på väg
Tre observationer från 2026:
1. AI-driven processoptimering. Maskiner som själv lär sig optimala parametrar — spindelhastighet, matning, kylflöde — baserat på sensordata och historisk prestanda. Tillverkare som Okuma, DMG Mori, Mazak integrerar AI-funktioner.
2. Hybridmaskiner. Maskiner som kombinerar fräsning, svarvning, slipning och additiv tillverkning i samma cell. DMG Mori Lasertec, Mazak VC-500AM, Trumpf TruLaser Cell. Tillgängliga men dyra.
3. Connected machine tools. All maskindata strömmar till moln eller MES. Tillverkare som Heidenhain, Fanuc, Siemens har dedicerade IIoT-plattformar. MTConnect är öppen standard för datautbyte.
4. Friare arbetskraft. Med högre automation kan svensk CNC-verkstad konkurrera mer på precision och flexibilitet än på arbetskraftskostnad.
CNC-bearbetning är inte ett “kommande” teknik. Det är etablerat hantverk som ständigt utvecklas. För svensk industri är det fortsatt en av de viktigaste konkurrensförmågorna — när vi gör det rätt.
