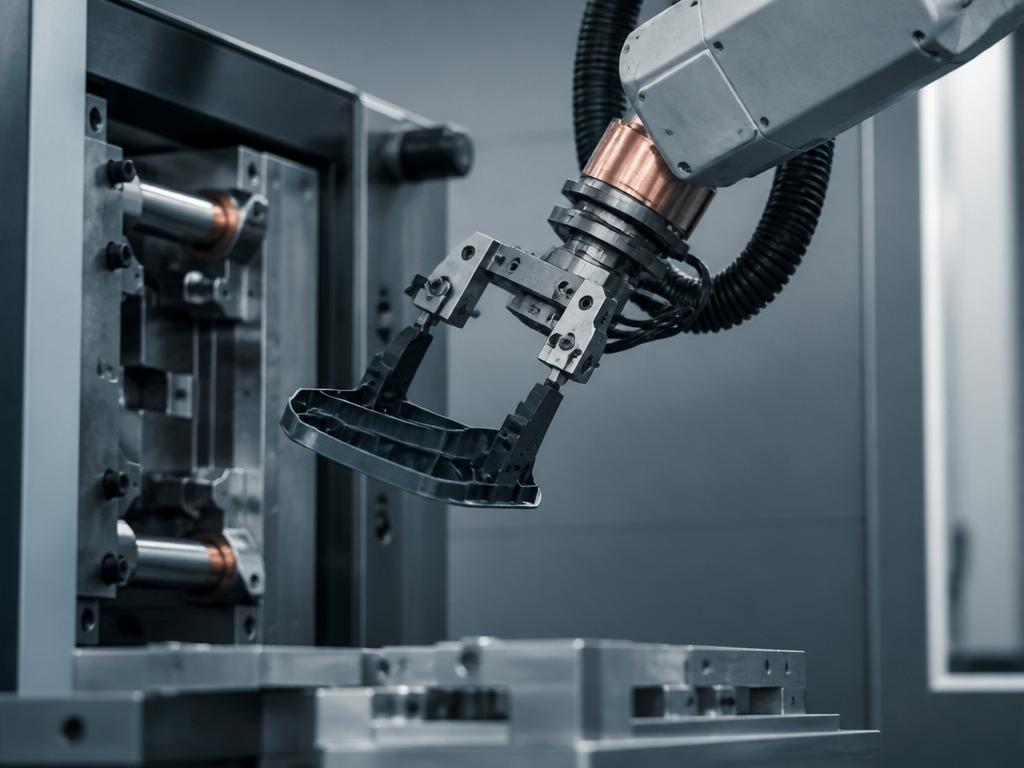

I en verkstadshall i Småland slukar en formsprutningsmaskin granulatkorn i den ena änden — gråa, runda korn av polypropen — och spottar ut färdiga komponenter i den andra. Varje cykel tar 25 sekunder. Komponenterna staplas i lådor av en robotarm. Maskinen kör 23 timmar per dygn, 6 dagar i veckan. Under ett år producerar den över 800 000 detaljer.
Detta är formsprutning — den mest dominerande tillverkningsmetoden för plastdetaljer i svensk industri och en av de tysta motorerna i fordonsindustrin, elektroniken, vitvaruproduktionen och förpackningsindustrin.
Hur formsprutning fungerar
Processen är konceptuellt enkel:
- Plastpellets matas in i maskinens plastificeringsenhet (en stor uppvärmd skruv).
- Skruven roterar och trycker fram smält plast mot maskinens spets.
- Inspruta sker när skruven fungerar som kolv och pressar in plasten i ett slutet formverktyg under högt tryck (500-2000 bar).
- Plasten svalnar och stelnar i formverktyget.
- Verktyget öppnas och den färdiga delen utstöts av utstötarstift.
- Cykeln upprepas.
Varje cykel tar typiskt 15-60 sekunder beroende på delens storlek och godstjocklek. En modern industriell maskin går 24/7 i veckor utan stopp.
Maskintyper
Formsprutningsmaskiner kategoriseras efter låskraft — den kraft som håller verktyget stängt under inspruta. Vanliga storlekar:
| Storlek | Låskraft | Tillämpning |
|---|---|---|
| Liten | 30-200 ton | Småkomponenter, elektronik, smycken |
| Medel | 200-1000 ton | Vanligaste storleken i SME-tillverkning |
| Stor | 1000-3000 ton | Bildelar (instrumentbrädor, dörrpaneler) |
| Mycket stor | 3000-7000 ton | Tunnor, möbler, vitvaror, stora bilkomponenter |
Drivlinor:
Hydrauliska maskiner. Den klassiska konstruktionen. Hög låskraft, lägre precision, högre energiförbrukning.
Helelektriska maskiner. Servomotorer driver alla rörelser. Högre precision (±0,001 g vikt), lägre energi (30-50 % bättre), tystare, mer rena (ingen hydraulolja). Större initial investering.
Hybridmaskiner. Kombinerar elektrisk plastificering med hydraulisk inspruta. Kompromiss.
Helelektriska maskiner har snabbt vunnit mark de senaste 10-15 åren — och dominerar nu i precisionsindustri.
Maskinleverantörer
| Tillverkare | Ursprung | Specialitet |
|---|---|---|
| Engel | Österrike | Bred portfölj, automation |
| Arburg | Tyskland | Kvalitet, helelektriska |
| KraussMaffei | Tyskland | Stora maskiner |
| Sumitomo Demag | Japan/Tyskland | Helelektriska |
| Husky | Kanada | PET-flaskor, multikavitet |
| Milacron | USA | Bredd |
| Wittmann Battenfeld | Österrike | Mid-range, automation |
| Toshiba Machine | Japan | Helelektriska |
| Haitian | Kina | Volym, prisledare |
| Borche, Yizumi, JSW | Kina/Japan | Växande |
Sverige har också egen tillverkning genom Tetra Pak Form (inte konventionell injection moulding men relaterad teknik).
Formverktygen — den dyra delen
Maskinens kostnad är ofta bara en bråkdel av totala investeringen. Formverktyget är ofta dyrast.
Ett enklare engångsverktyg kan kosta 50 000 kr. Ett komplext multikavitetsverktyg för bilkomponenter kostar flera miljoner kronor. Verktyget måste:
- Tåla höga tryck och temperaturer under miljontals cykler
- Ha precisionsbearbetade kavitetsytor
- Innehålla kylkanaler för effektiv värmebortledning
- Ha utstötarstift, slidemekanismer, eventuella roterande kärnor
Verktygsstål används — typiskt P20, H13 eller specialstål från svenska Uddeholm och Erasteel. Bearbetning sker med CNC-fräsning, eroderbearbetning och slipning, ofta med polering till spegelyta.
Med additiv tillverkning (3D-print av stål) har konforma kylkanaler blivit möjliga — kylkanaler som följer kavitetens form. Det ger 30-50 procent kortare cykeltider — en revolution för verktygskonstruktion.
Plaster och deras egenskaper
| Plast | Egenskaper | Vanlig användning |
|---|---|---|
| Polypropen (PP) | Billigt, tål kemikalier, lätt | Förpackningar, möbler, bildetaljer |
| Polyeten (PE) | Mjukare, kall-resistens | Behållare, leksaker |
| Polystyren (PS) | Stelt, billigt | Engångsprodukter, elektronik |
| ABS | Slagseg, ytfint | Lego, bilinredning, elektronik |
| Polykarbonat (PC) | Transparent, slagseg | Optik, elektronik, säkerhetsglas |
| Polyamid (PA, “Nylon”) | Hög hållfasthet, värmetålig | Tekniska komponenter |
| POM (Acetal) | Stelt, lågfriktion | Kugghjul, lager |
| PEEK | Extremt tåligt, värmetåligt | Medicin, flyg, halvledare |
| TPE/TPU | Gummi-aktigt, böjligt | Greppyttor, tätningar |
För massproduktion är PP, PE och ABS dominerande. För tekniska eller medicinska applikationer PA, POM, PEEK.
Sekundär utrustning
Modern formsprutning är systembyggd:
- Torkanläggningar — många plaster är hygroskopiska och måste torkas före formsprutning
- Granuleringsmaskiner — för regenerering av spillplast
- Robotpalleterare — för delplockning och stapling
- Kvalitetsvision-system — kontrollerar varje detalj
- Mätutrustning — IPC- (in-process control) sensorer som mäter tryck, temperatur, position
- Centralfärgningsanläggningar — masterbatch-dosering
- MES-integration — produktionsplanering, OEE-mätning, spårbarhet
Svenska aktörer
Sverige har flera hundra formsprutningsföretag. De största inkluderar:
Generalister:
- Hammarplast (Tingsryd) — förpackningar och tekniska detaljer
- Plastman (Borås) — bred portfölj
- Plastal — bildelar
- Pleva (Mellerud) — tekniska produkter
- Plast-Linde (Linde) — verkstadsfokus
Specialister:
- Holmbergs Plast (Anderstorp) — bilbarnstolar och tekniska detaljer
- Polypeptide Group — läkemedelsförpackningar
- Trelleborg Sealing Solutions — gummi och plast i precision
- Nolato — globalt verksamt med svensk bas
Multinationella med stora svenska anläggningar:
- IAC Group — bilinredning
- Faurecia — bilinredning
- Bosch — sensorer och komponenter
- Continental — elektronik och däck
- BorgWarner — drivlina
Branschorganisationen Plast- och Kemiföretagen (en del av IKEM) samordnar branschen.
Hållbarhet och cirkulär ekonomi
Plast och hållbarhet är komplex fråga. Tre dimensioner:
1. Materialets ursprung. Konventionella plaster baseras på olja. Biobaserade plaster (PLA, bio-PE, bio-PA) växer men är fortfarande dyrare. Återvunna plaster blir alltmer tillgängliga och regulatoriskt krävda.
2. Energi- och koldioxidavtryck. Formsprutning är energiintensivt. Modern helelektrisk teknik och avancerad kylning sänker energiförbrukningen 30-50 procent jämfört med 1990-talsmaskiner.
3. Slutskedet. Plast har gjort sig ökänd för avfallsproblematik. EU:s Single-Use Plastics Directive, utvidgat producentansvar, återvinningskrav påverkar branschen direkt. Återvunnen plast måste enligt kommande EU-regler utgöra 25-30 procent av nya förpackningar 2030.
Många svenska formsprutare arbetar nu aktivt med:
- Recyclate i produkter — försökskörningar med 30-100 procent återvunnen plast
- Materialdeklaration — för att underlätta sortering
- Design for Recycling — komponentval som möjliggör senare återvinning
- Hybridplast — blandning av bio- och konventionella plaster
Kvalitet och felsökning
Formsprutning har specifika felmoden:
- Sjönketta — ytor som dras in när insidan svalnar
- Insjunken yta — för lite material/tryck
- Yttre svetslinjer — där två smältfronter möts
- Vridning, deformation — ojämn kylning
- Skvättor — för högt tryck eller ventilationsproblem
- Bränt material — för hög temperatur eller skär i materialet
- Bristfälligt fyllt — för lite material
Modern formsprutning använder SPC (Statistical Process Control) och adaptiv reglering för att hålla parametrar inom toleranser. Sensorer i verktyget mäter kavitetstryck och temperatur i realtid.
Standards
- ISO 9001 för kvalitetsledning (vanligt krav från bilbranschen)
- IATF 16949 för fordonsindustri (strängare än ISO 9001)
- ISO 13485 för medicinteknisk industri
- ISO 17025 för testlabb
- ISO/IEC 80079 för EX-utrustning
- REACH och RoHS för kemikaliereglering
Vart utvecklingen är på väg
Tre observationer från 2026:
1. Helelektrisk teknik dominerar. Hydrauliska maskiner är på utdöende utom för riktigt stora storlekar.
2. AI-driven processoptimering. Maskiner som själv lär sig optimala parametrar baserat på materialbatch, temperatur, fuktighet. Lägre uppstartskassationer.
3. Cirkulär plast som standard. Återvunnet material i alla applikationer där det är tekniskt möjligt. Verktyg som klarar nedsmutsat material utan haveri.
4. Mikroinjection moulding växer. Komponenter i milligrambelopp för medicin, mikroelektronik. Specialiserade maskiner från Engel, Wittmann, Sodick.
Formsprutning är inte glamoröst. Det är industriell standardpraxis som kontinuerligt förfinas. Och för svensk industri är det fortsatt en av de mest betydelsefulla tillverkningsmetoderna.
