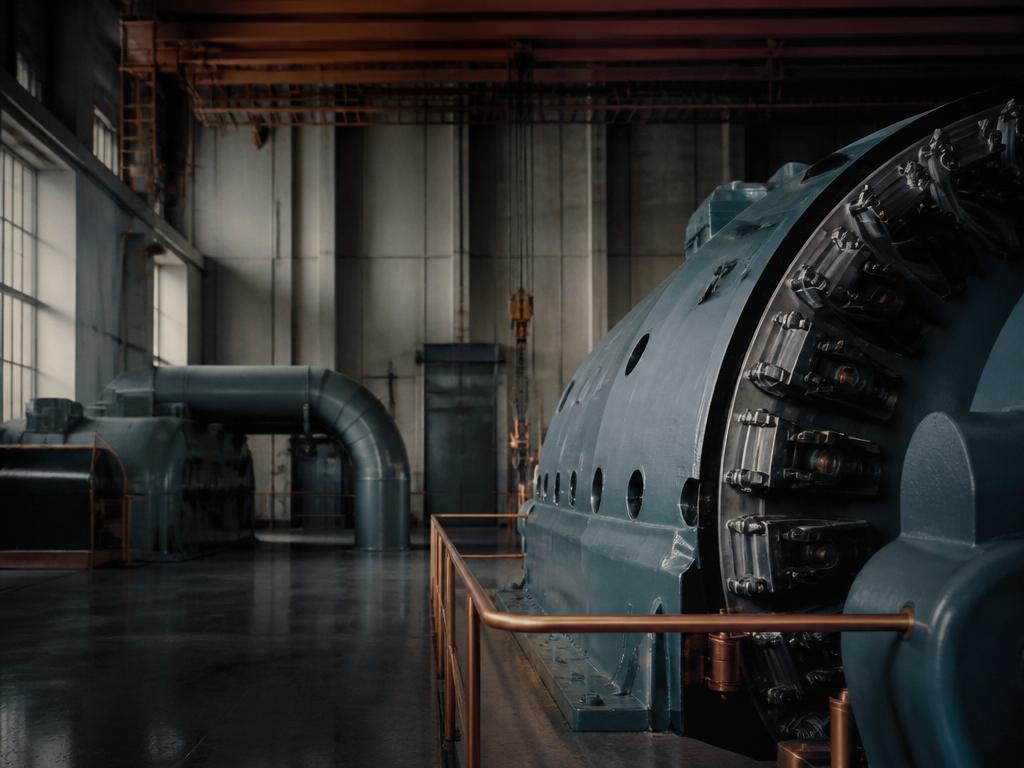

I ett vattenkraftverk i Norrland roterar en generator på 100 MPa. Hängt i luften med en axel av stål, omgiven av lindningar av koppartråd tjock som en arm. Rotorn väger 200 ton. Varje rotation genererar en impuls av elektricitet som omedelbart upptas av nätet och transporteras söderut. Generatorn är bron mellan vatten-rörelseenergi och elektricitet.
Principen är 140 år gammal. Konstruktionerna är nittiotalet ny teknik. Och med vindkraften och elektrifieringen av industrin är generatortillverkning åter ett av de mest dynamiska tekniska segmenten i energisektorn.
Faradays lag — grunden för allt
Michael Faraday formulerade 1831 den lag som gör alla generatorer möjliga: ett varierande magnetfält inducerar en elektromotorisk kraft (EMF) i en ledare. Eller med formel:
EMF = −N × (dΦ/dt)
Där N är antalet lindvarv och dΦ/dt är förändringen av magnetflöde med tid. Snabbare rotation = snabbare flödesförändring = högre EMF.
En generator realiserar detta med:
- Rotor: Roterar, bär magnetfältet (permanent- eller elektromagnet)
- Stator: Stationär, bär lindningarna där spänning induceras
- Axel och lager: Kopplar mekanisk input (turbin, motor) till rotorn
Synkrongeneratorn — kraftverkens standard
Synkrongeneratorn (eller alternator) genererar växelström med frekvens exakt proportionell mot rotorns hastighet:
f = (n × p) / 120
Där n = rpm, p = polpar. För 50 Hz-nät:
- 2-polig: 3 000 rpm
- 4-polig: 1 500 rpm
- 6-polig: 1 000 rpm
Rotorn i synkrongeneratorn är en elektromagnet (synkron) — lindad spole bemannad med likström (励磁 / excitation). Excitationssystemet är en central funktion — det styr reaktiv effektbalans och spänningsstabilisering i elnätet.
Tillämpningar: Vattenkraftverk, ångkraftverk, gas-turbinverk, nödaggregat (dieseldriven synkrongenerator), marindiesel.
Turbogeneratorn — för 3 000 rpm
Ångkraft och gasturbiner driver generatorer vid 3 000 rpm (50 Hz) eller 3 600 rpm (60 Hz). Turbogeneratorer är:
- Höghastighets — kompakt 2-polig konstruktion
- Vätgaskyld — hydrogengas kyler mer effektivt än luft
- Stator-vattenkyld — i de allra största (>100 MW)
- Cylindrisk rotor — centrifugalkrafter vid 3 000 rpm kräver solid konstruktion
Effektområde: 50 MW-1 700 MVA. De allra största turbogeneratorerna är i kärnkraftverk och naturgaskraftverk.
ABB i Västerås tillverkar och servar turbogeneratorer med global marknad — kärnkraftverk i Finland och Frankrike, gasturbiner i Mellanöstern och Asien.
Vattenkraftsgeneratorn — det svenska ansvaret
Vattenkraft dominerar Sveriges elproduktion. Varje älv har kraftverk, varje kraftverk har generatorer. Dessa är synkrongeneratorer vid låg hastighet (60-500 rpm) — den låga rotationshastigheten matchas av hydraulturbin-designen.
Karakteristika:
- Hög poltal — 10-100 polpar (20-200 magnetpoler)
- Vertikal axel — generator ovanpå turbinen
- Stor diameter, låg hastighet
- Salient pole rotor — polkroppar utskjutande i stjärnform
Effekt: 1 MW-800 MW per enhet. Kraftringen AB:s Harsprånget i Lule älv: 16 enheter à 250 MW.
ABB Generatorer, Västerås är en av de ledande producenterna av vattenkraftgeneratorer. Referensprojekt: Fortum, Vattenfall, Statkraft.
Vindkraftsgeneratorn — ny logik
Vindkraftturbiner ger en ny utmaning: variabelt varvtal. Vind varierar — turbinen vill variera hastigheten. Tre lösningar:
1. Dubbelt matad asynkrongenerator (DFIG — Doubly Fed Induction Generator)
Rotorlindningen kopplas via frekvensomriktare (30-40 % av generatoreffekten). Statorlindning kopplas direkt till nätet. Möjliggör ±30 % hastighetsvariaton. Dominant teknik 2000-2020. Vestas V90 och V100 använde DFIG.
2. Permanentmagnetgenerator (PMG) med fullöverföring
Rotorn bär permanentmagneter (NdFeB — Neodymium-järn-bor). Ingen excitationsförlust, ingen excitations-lindning. Fulleffekts-frekvensomriktare konverterar varierande frekvens till nätfrekvens. Direktdriven (gearless) — eliminerar växellådan.
Fördelar: Inga mekaniska slitage från växellåda, enklare, bättre verkningsgrad, lägre underhåll. Nackdel: Dyrare (NdFeB är dyrt, kinesisk kontroll av utvinning).
Siemens Gamesa, Vestas, GE och SGRE’s havsbaserade turbiner (12-20 MW) kör PMG + fullöverföring.
Enercon (tyskt) har länge kört PMG och var pionjär inom gearless-teknologi.
3. Medelhastighetsgenerator med kompakt växellåda
Kompromiss — partiellt växlad, medelhastighets-PMG.
Nödaggregat — reservkraftens generator
Sjukhus, datacenter, industrianläggningar, militära installationer — alla kräver backup-kraft vid nätavbrott. Nödaggregat är dieselmotor + synkrongenerator i en kompakt enhet. Volvos industrimotorer och Scanias motorer driver ofta nödaggregat i Sverige.
Kritiska egenskaper:
- Snabb respons (< 10 sekunder till full last)
- Automatisk start via AMF (Automatic Mains Failure)
- Parallellkörning av flera aggregat
- UPS-integration för kritisk last
Tillverkare: Volvo Penta (motor), Leroy-Somer/Stamford (generator), Generac, Aggreko, Cummins.
PMG och sällsynta jordartsmetaller
Permanentmagnetgeneratorer kräver NdFeB (Neodymium-järn-bor) — de starkaste permanentmagneterna. Neodymium och dysprosium (för högtemperprestanda) bryts nästan uteslutande i Kina (~80 % av global produktion). Det skapar geopolitisk sårbarhet:
- USA, EU och Japan arbetar på alternativa försörjningskedjor
- Australien, Indien och Kanada expanderar NdFeB-utvinning
- Alternativa magnetmaterial (ferrit, alnico) är svagare men fria från Kina-beroende
- Återvinning av NdFeB från vindkraftsmagneter — Fortum och Hydro Extrusions driver detta
ABB / Hitachi Energy och svenska generatortillverkning
ABB i Västerås är fortfarande ett av världens ledande centers för stora synkrongeneratorer och turbogeneratorer trots att kraftnätsenheten såldes till Hitachi. Den kvarvarande ABB-divisionen Electrification håller kvar generatorverksamheten.
Genco (Swedish subsidiary) och Skomakaren Industrial är lokala svenska servicepartners för generatorunderhåll.
Vart utvecklingen är på väg
1. Ökad PMG-adoption. Fallande pris på NdFeB-magneter och driftsfördelar driver PMG i allt fler tillämpningar — inte bara vindkraft.
2. Supraledande generatorer. Forskning på lindningar av supraledande material vid kryogenisk temperatur. Potentiellt 20-30 procent lättare generator per MW — kritiskt för havsbaserade direktdrivna turbiner.
3. Vätgaskylning → ny kyllogik. Vätgas som kylmedium i turbogeneratorer minskar friktionsförluster — men med Hybrit och vätgas-ekonomins intåg förändras perspektiven.
4. Cirkulär ekonomi för magneter. Vindkraftmagneter innehåller 100-500 kg NdFeB per MW. Regenerering vid avveckling (25-30 år) är nästa hållbarhetsimperativ.
