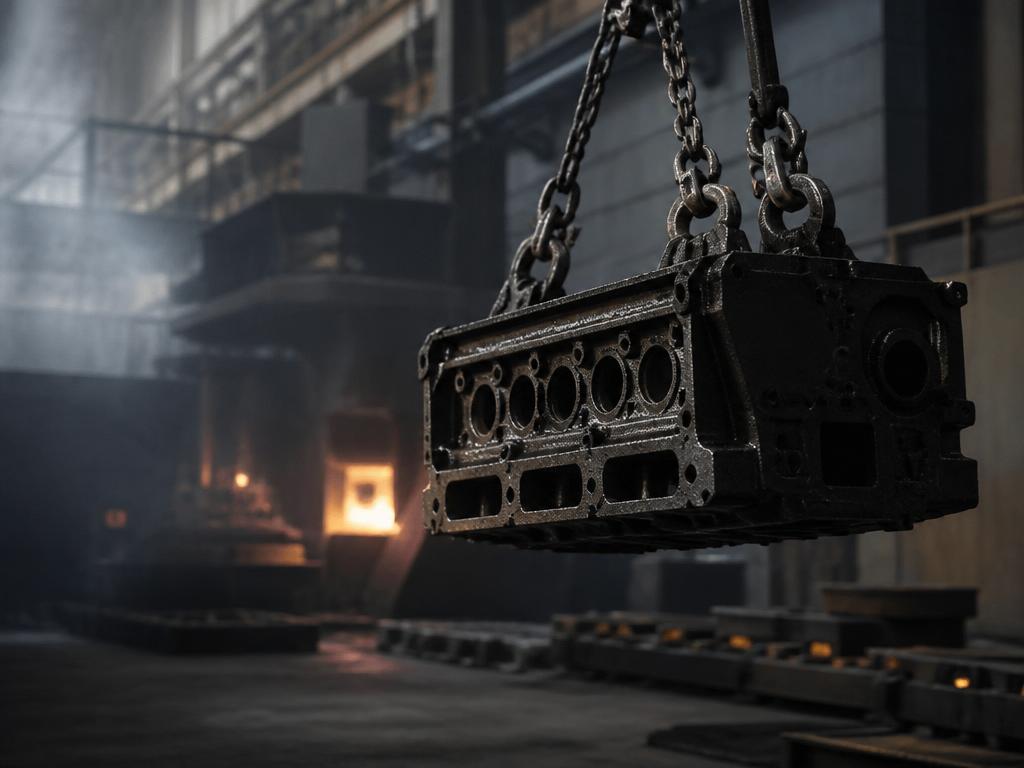

I ett gjuteri i Jönköping bubblar smält järn i en elektrisk induktionsugn. Temperaturen är 1 400-1 500 °C. Järnsmältan tappas i en skänk och hälls i sandformar — negativa avbildningar av det färdiga götet. Kyl-tid: 30 minuter till 4 timmar beroende på godstjocklek. Formen brytes, sanden återvinns, gjutgodsytan rengörs. Det som lämnar gjuteriet är ett gjutjärn-gods — och det är en av de äldsta tillverkningsprocesserna som fortfarande är i operativt bruk.
Vad gör gjutjärn unikt
Gjutjärnets höga kolhalt (2-4,5 %) ger material egenskaper som stål inte kan replikera:
Utmärkt gjutbarhet: Lägre smältpunkt (~1 150-1 200 °C), låg flytpunkt, bra formfyllning. Komplexa former som är omöjliga att smida eller bearbeta kan gjutas.
Vibrationsdämpning: Grafitens diskontinuerliga struktur absorberar vibrationer. Maskinbäddar i gråjärn ger stabilare bearbetning än stål.
Tryckresistens: Gjutjärn tål tryck extremt bra. Motorblock, bromsrotorer, pumpkroppar — alla under tryck.
Bra bearbetbarhet: Grafitflakor smörjer verktygsskäret. CNC-fräsning och svarvning av gjutjärn är relativt lätt.
Svagheter: Sprödhet vid drag (gråjärn), lägre dynamisk hållfasthet, tyngre (densitet 7,15-7,20 g/cm³).
Fyra typer av gjutjärn
1. Gråjärn (GJL — Grå Järn Lamellgrafitiskt)
Vanligaste gjutjärnet. Grafit i form av oregelbundna lameller (“flingor”). Tvärsnitt visas som grå när brutet — därav namnet.
Hållfasthet: Dragbrotthållfasthet 100-350 MPa. Segt vid tryck, sprött vid drag.
Tillämpningar: Motorblock, cylinderhuvud, bromsskivor, maskinbäddar, rörflansar, ugnar, kakelugnar.
Standard: EN-GJL-150 till EN-GJL-350 (i MPa).
2. Segjärn / Sferoidalt Gjutjärn (GJS)
Revolutionerande uppfinning 1949 av Keith Millis (INCO). Tillsats av magnesium (0,03-0,05 %) orsakar att grafitnodulerna avsöndras som sfärer istället för flingor. Dramatiskt förbättrad seghet.
Dragbrotthållfasthet: 400-800 MPa. Brottöjning 10-25 procent. Kan ersätta stål i många tillämpningar.
Tillämpningar: Vindkraftsnavet (25-60 ton!), VA-rör och -kopplingar, avgasgrenrör, axlar, bromsok, kranarm.
Standard: EN-GJS-400-18 till EN-GJS-700-2 (hållfasthet-brottöjning).
Austempered Ductile Iron (ADI): Segjärn värmebehandlat via austempering → bainit. Hållfasthet 800-1600 MPa vid 10+ procent brottöjning. Kugghjul, axlar, fjädringsdelar.
3. Vitt gjutjärn
Kolhalten bunden som cementit (Fe₃C) — inga grafitflingor. Vitt tvärsnitt. Extremt hårt och slitbeständigt men sprött. Används som grundmaterial för malleable och nickel hard wear plates.
4. Malleable gjutjärn
Vitt gjutjärn glödgas lång tid vid 900-1 000 °C — kolnodularer bildas. Segare än gråjärn. Historiskt viktigt men ersätts av segjärn i nya konstruktioner.
Gjuteriprocesser
Sandgjutning: Vanligaste metoden. Gjutform av kvarts-sand+bentonitlera. Ny form per gjutning. Ger grova toleranser (CT11-13), kräver bearbetning.
Precisionssandgjutning (Cold Box, Croning): Kemiskt bindat sand via gas- eller termisk aktivering. Bättre ytfinhet och toleranser.
Skaltgjutning: Tunn skalmform av harts-sand kring metallmodell. Bra ytfinhet.
Permanentformgjutning (kokillgjutning): Metallform återanvänds. Snabbare cykeltid, bättre dimensioner. Aluminium och gjutjärn (mer sällan).
Centrifugalgjutning: Smältan gjuts i roterande form. Rör, cylinderfoder — hög densitet, inga porer centralt.
Tryckluftsgjutning: För aluminium och mässing — sällsynt för gjutjärn.
Smältningsugnar
Kupolugn: Historisk schaktugn med koks. Fortfarande för hög-volym gråjärn. Energi-ineffektiv.
Induktionsugn: Elektrisk induktion värmer smältan. Standard i moderna gjuterier. Exakt temperaturkontroll, rena smältor, flexibilitet.
Ljusbågsugn (EAF): För segjärn-produktion med specifika legeringssammansättningar. Ger hög precision.
Kvalitetskontroll i gjuteriet
Geometri: 3D-scanning och CMM-mätning av provgjutgods.
Metallurgi: Spektrometrianalys av kol, kisel, mangan, svavel, fosfor, magnesium.
Defekter: Röntgen och ultraljudsundersökning för porer, sprickor. Penetrantprovning för ytdefekter.
Mekanisk provning: Draghållfasthet, brottöjning, hårdhet (Brinell, HB), slagseghet (Charpy).
Metallogranfi: Mikroskopisk analys av grafitmorfologi och matrisstruktur.
Svenska gjuterier
Volvo Cars Gjuteri, Skövde: En av Sveriges modernaste. Tillverkar motorblock, cylinderhuvuden, växellådshöljen i gråjärn. 100 000+ motorblock per år.
Ljunghäll Gjuteri, Alvesta: Specialist på segjärnsgjutning för fordon och industri.
Husqvarna Casting, Huskvarna: Motorsågskomponenter och hushållsprodukter.
Swecast/Jönköping University: Forskning och kompetensutveckling i gjuteriteknik.
Bruzaholms Bruk: Äldsta aktiva gjuteriet i Sverige (1648), segjärn och specialgjutgods.
IMC-gruppen: Sammanslagning av flera svenska gjuterier.
Totalt: ca 60-70 gjuterier i Sverige, ca 3 000-4 000 anställda. Branschen minskar i volym men ökar i specialisering.
Segjärn och vindkraft
En av gjutjärnets mest imponerande moderna tillämpningar: vindkraftsnav och -lager i segjärn. En enda nav kan väga 25-60 ton och ha ytterdimensioner på 3-5 meter. Formen är komplex — tre bladinfästningar, inbyggda kabeldragningar, hydraulicfästen.
Segjärnet är det enda ekonomiska alternativet. Stål kostar mer att bearbeta, svetsa och tillverka i sådana dimensioner. Segjärnet gjuts i en enda operation.
Tillverkare: Handtmann, Vestas komponenter, Siemens Gamesa supply chain.
Jämfört med stål och aluminium
| Egenskap | Gråjärn GJL250 | Segjärn GJS500 | S355-stål | Aluminium 6082 |
|---|---|---|---|---|
| Densitet | 7,15 g/cm³ | 7,15 g/cm³ | 7,85 g/cm³ | 2,70 g/cm³ |
| Dragbrott | 250 MPa | 500 MPa | 470 MPa | 310 MPa |
| Gjutbarhet | Utmärkt | Utmärkt | Svårgjutet | Utmärkt |
| Bearbetning | Enkel | Enkel | Medelsvår | Enkel |
| Vibrationsdämp | Hög | Medel | Låg | Mycket låg |
| Pris per kg | Låg | Medel | Medel | Hög |
Vart gjutjärn är på väg
1. Avancerade ADI-tillämpningar. ADI ersätter stål i geer, axlar och hög-belastningsdelar med 20-30 procent lättare konstruktion.
2. Utmaningen från aluminium. Fordonsektorn byter motorblock från gjutjärn till aluminium för viktbesparingar. Men gjutjärn kvarstår i tungare lastbilar och industriella tillämpningar.
3. VA-rör i gjutjärn vs PE. Ny VA-infrastruktur installeras ofta i PE-rör numferna. Befintliga gjutjärnsrör (50-100 år gamla) renoveras med relining.
4. Digitalisering av gjuteriet. Simulering av gjutflöde (Magma, Flow-3D, ProCAST) ersätter trial-and-error. Digitala tvillingar av produktionsprocessen.
Gjutjärn är gammal teknik i nya tillämpningar. Det försvinner inte — det anpassar sig, som det alltid gjort under 2500 år av metallurgisk historia.
