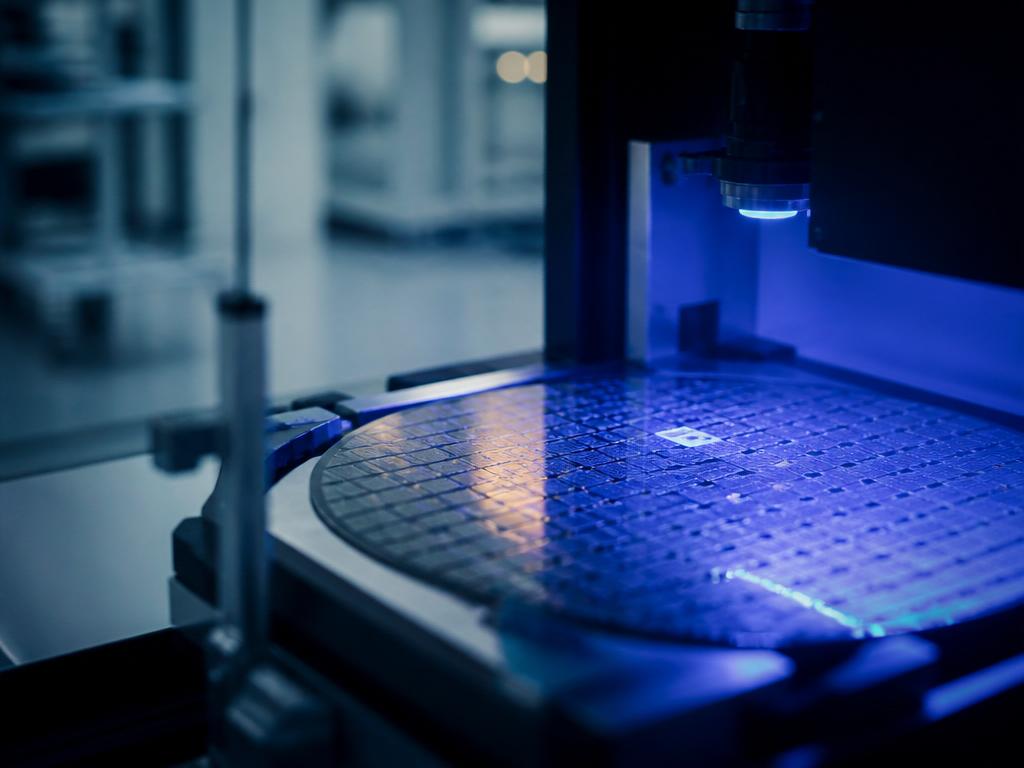

Inuti varje modern produkt — mobiltelefon, bil, industrirobot, vindkraftverk, medicinsk utrustning — sitter ett antal kiselskivor med strukturer tunnare än ett virus. En 3 nm transistor är ungefär 10 kiselatomlager tjock. På en fingernagels yta ryms tio miljarder av dem. Halvledarna är det teknologiska fundamentet för den moderna industrin — och deras tillgänglighet har blivit en geopolitisk fråga av första klass.
Varför kisel — halvledarens grundkemi
Kisel (Si) är det perfekta halvledarmaterialet av tre skäl:
1. Naturlig tillgång. Kisel utgör 28 procent av jordskorpan som kvartssand (SiO₂). Råmaterial är aldrig begränsningen.
2. Kontrollerbara egenskaper. Rent kisel är en dålig ledare. Tillsätt lite fosfor (n-typ) och elektronerna kan röra sig fritt. Tillsätt lite bor (p-typ) och elektrondefekter (hål) rör sig istället. Kombinera n och p i en PN-övergång → transistorn.
3. Naturligt oxidskikt. SiO₂ är ett utmärkt elektriskt isoleringsmaterial och bildas naturligt på kiselyta — kritiskt för transistorkonstruktionens isolering.
Alternativa halvledarmaterial:
- GaAs (galliumarsenid): Snabbare elektroner, bra för RF och mikrovågor. Ericssons basstation-chip innehåller GaAs.
- GaN (galliumnitrid): Hög effekttäthet, hög spänning. Radarpulsar (Saab), laddare, effektelektronik.
- SiC (kiselkarbid): Högt spännings- och temperaturomfång. Fordonens elfordonsdrivlinor (Tesla, Volvo), frekvensomriktare.
Transistorn och integrerade kretsar
Transistorn uppfanns 1947 vid Bell Labs. Grundprincipen: ett kontrollspänning på gate-elektroden reglerar ström mellan drain och source. Moderna MOSFETs (Metal-Oxide-Semiconductor Field Effect Transistors) är minsta grundenhet i digitala kretsar.
Integrerade kretsar (IC) sätter miljoner-miljarder transistorer på ett chip:
- Intel Core i9 (12:e gen): 3 miljarder transistorer per mm², totalt 11 miljarder
- Apple M2 Ultra: 134 miljarder transistorer
- NVIDIA H100 (AI-chip): 80 miljarder transistorer
Moore’s lag (Gordon Moore, 1965) förutspådde att transistortätheten fördubblas var 18-24 månader. Det stämde i 50 år. Nu bromsar det — fysikaliska gränser vid atomärt skalenivå.
Chip-tillverkningens värdekedja
Design: Chip-design sker i USA, Europa, Taiwan, Kina. NVIDIA, AMD, Qualcomm, Apple, ARM (brittisk-japansk), Ericsson, Infineon. Verktyg: Cadence, Synopsys (EDA — Electronic Design Automation). En modern chip-design tar 3-5 år och 1-5 miljarder USD.
Tillverkning (Foundry): TSMC (Taiwan) ~55 % av avancerade chip. Samsung Foundry ~15 %. Intel Foundry Services (IFS) ~5 %. GlobalFoundries (USA/Singapore/Europa) ~5 %.
Utrustning: ASML (Nederländerna) — enda leverantör av EUV-litografiutrustning i världen. En EUV-maskin kostar ~200 miljoner USD. Leveranstid 2 år. Kritisk flaskhals i globalförsörjning.
Kemikalier och material: Shin-Etsu, Sumitomo (Japan) — kiselytor. BASF, JSR, Merck — fotoresist, kemikalier.
Packning och testning: ASE, Amkor, JCET (Taiwan, Kina) — montering av chip i paket.
Systemintegration: Globalt distribuerat — var producent av slutprodukten bor.
Litografin — den avgörande tekniken
Transistorers strukturer definieras via fotolitografi: ett mönster exponeras med ljus (eller elektronstråle) på ett ljuskänsligt lager (fotoresist) som täcker kiselskivan. Kemisk etsning avlägsnar sedan exponerat eller oexponerat material.
Att minska transistorstorlek = minska ljusvåglängden:
- 193 nm ArF-laser: fortfarande standard för äldre noder
- EUV (Extreme Ultraviolet, 13,5 nm): Standard för 7 nm och under. Kräver vakuum, specialoptik, ASML:s maskiner.
- High-NA EUV: Nästa steg (0,55 numerisk apertyr → ~2 nm möjligt)
ASML i Eindhoven är världens enda EUV-leverantör. Det gör ASML till en av de mest strategiskt kritiska bolagen på planeten — USA har pressat på för exportkontroller mot Kina.
EU Chips Act och den europeiska ambitionen
EU lanserade 2023 EU Chips Act med målet att fördubbla EU:s andel av global chip-tillverkning från 10 till 20 procent till 2030. Investeringar:
- Intel fab i Magdeburg, Tyskland — 17 miljarder EUR, 2 nm-teknik, stöd 9,9 miljarder EUR
- TSMC fab i Dresden, Tyskland — 10 miljarder EUR, 22-28 nm, konsortium med Infineon, Bosch, NXP
- ST Microelectronics i Catania — expansion med EU-stöd
- Bosch, Infineon — nya kapacitetsexpansioner
Sverige deltar inte aktivt med egna fab-investeringar — svenska industrins roll är mer på designsidan och som slutanvändare.
Svenska halvledarberoende och -intressen
Ericsson designar och köper chip för sin basstationshårdvara — RF-chip (GaAs, GaN för 5G/6G), digitala processorer, ASIC:s.
Saab använder halvledare i radarsystem, flygstyrsystem (JAS 39 Gripen), missilstyrsystem. EU-klassifierat beroende av icke-kinesiska leverantörer.
Volvo Cars och Trucks, Scania — halvledarbrist 2021-2022 tvingade produktionsstopp. Volvo Cars tappade uppskattningsvis 80 000 bilar i produktion.
ABB Drives och Robotics — frekvensomriktare kräver IGBT (Insulated Gate Bipolar Transistors) och SiC-moduler. Primär leverantör Infineon (tyskt).
Northvolt — battericellernas BMS (Battery Management System) är en halvledartung komponent. Partner med Infineon.
Kina-konflikten och supply chain
USA:s exportkontroller (BIS Entity List, Export Administration Regulations) begränsar export av avancerade chip och chip-tillverkningsteknik till Kina. ASML kan inte längre leverera EUV till Kina. TSMC får inte tillverka för Huawei.
Sverige och EU följer generellt USA:s linje, med ökad kontroll av teknologiöverföring. Ericsson fick 2023 ökad scrutiny kring sin verksamhet i Kina.
Vart utvecklingen är på väg
1. 2 nm och under. TSMC och Intel tävlar om nästa process-nod. GAA (Gate All Around) transistor-arkitektur ersätter FinFET.
2. 3D-stapling. I stället för att krympa transistorer — stapla chip-lager ovanpå varandra. HBM-minne, CoW (Chip on Wafer), 3D IC ökar densitet radikalt.
3. AI-acceleratorer. NVIDIA H100/H200, Google TPU, Intel Gaudi — specialdesignade chip för AI-träning och inferens. En av de snabbast växande marknadssegmenten.
4. Edge AI-chip. AI-beräkning direkt i sensorer och mikrocontrollers utan moln-anslutning. Arm Cortex-M, RISC-V-baserade lösningar.
5. Fotonen som successorn. Fotoniska kretsar (optik istället för elektricitet) för datatrafik-intensiva applikationer — AI-datacenter, nätverk.
Halvledaren är inte längre bara teknologi. Den är geopolitik, ekonomisk säkerhet och industriell sårbarhet i en och samma kiselytsform.
