En 50-tons grävmaskinsarm lyfter en betongblock med ett tryck på 300 bar i en fingertjock slang. En hydraulpress formar ett stålplåtskomponent med 10 000 tons kraft under 10 sekunder. En vindkraftsturbin hajar bromsar med hydraultryck när orkanen slår till. Hydraulik är kraften bakom industrins tyngsta maskiner — den vätskeborna giganten.
Pascals lag — grunden för allt
Blaise Pascal formulerade 1653 den princip som gör hydraulik möjlig:
Tryck i en innesluten vätska sprids utan minskning i alla riktningar.
P = F/A (tryck = kraft / area)
Det innebär att en liten kraft på en liten area skapar ett tryck som verkar lika stort på varje kvadratmillimeter av systemets ytor. Placera en stor kolv i systemet → huge kraft.
Exempel: 100 kg på 1 cm² kolv skapar 98 bar tryck. Det trycket på 1 000 cm² kolv ger 98 000 kg = 98 ton kraft.
Hydraulisk fördel = areaförhållandet. Liten pump, enorm kraft.
Hydraulsystemets komponenter
Hydraulpump
Konverterar mekanisk energi (el-/förbränningsmotor) till hydraultryck. Tre typer:
Kuggpump: Enklast, billigast, fastsatt flöde. Tandhjul pumpar olja. Trycknivå till 250 bar.
Kolvpump (axialpiston): Variabelt flöde via lutningsskiva (swashplate). Höga tryck (250-500 bar), hög verkningsgrad. Vanligast i industriell hydraulik.
Radial-kolvpump: Extremt höga tryck (700-1000 bar). Specialanvändning.
Skruvpump: Tyst, mjukt flöde. Lågviskosa vätskor, hydraul-transmission.

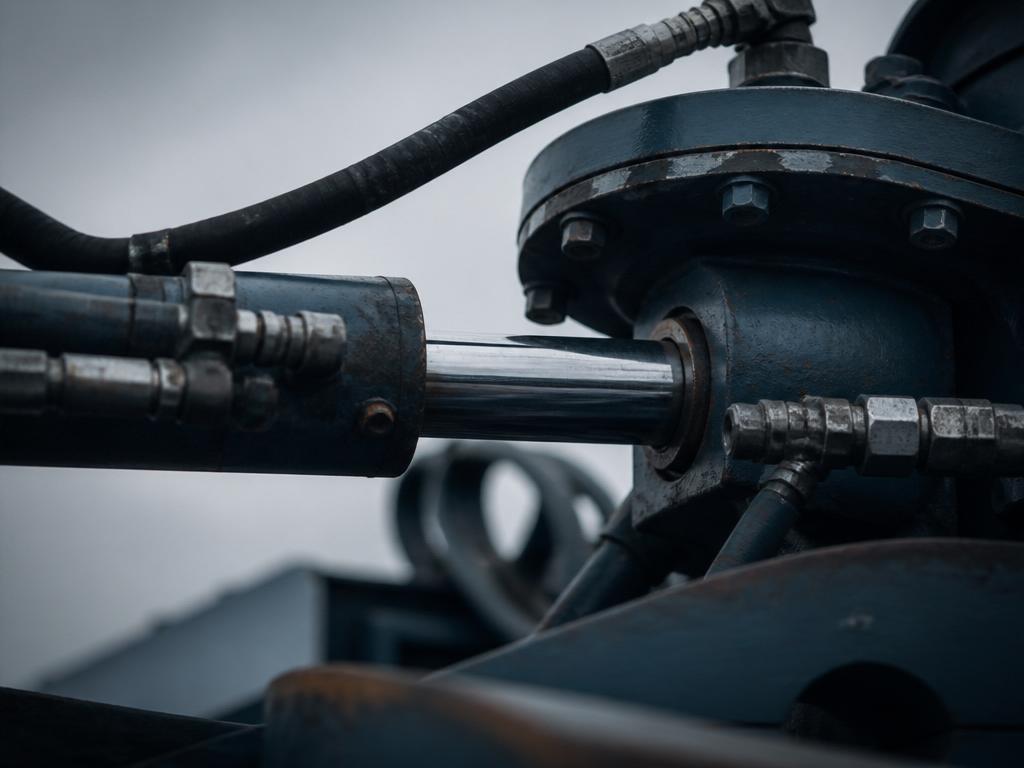

Hydraulcylinder
Omvandlar hydraultryck till linjär rörelse. Delar:
- Kolv: Bär tryck och tätningsringen
- Stång: Kopplar till last
- Cylinder-tub: Tryck-behållaren
- Ätnings: O-ringar och lip seals
Tvåverkanscylinder: Tryck kan appliceras i båda riktningarna — framåt och bakåt kraft. Vanligast.
Enverkanscylinder: Tryck en riktning, fjäder (eller last) tillbaka. Enklare, billigare.
Hydraulventiler
Styr flöde, tryck och riktning av oljan.
Riktningsventil (DCV): Styr oljans väg — cylinder ut, cylinder in, neutral. 4/2, 4/3 konfigurationer.
Backventil: Stoppar backflow. Enkel, robust.
Övertrycksventil (Safety valve): Begränsar maximaltrycket. Öppnar vid satt tryck, leder olja till tank.
Flödesbegränsningsventil: Styr rörelsehastighet.
Proportionalventil: Magnetstyrningd — elektrisk signal proporionell mot ventilöppning. CAN-bus eller ±10V styrsignal. Vanligt i moderna mobila maskiner och industrirobotar.
Servovalv: Extremt snabbt (100+ Hz bandwidth), extremt precist. Testriggar, CNC-hydraulik, flygplan.
Hydraultank och filtration
Hydraultank kyler oljan, separerar luft och föroreningar, lagrar volymbuffert. Filtration (10-25 µm) är kritisk — partikelkontaminering är vanligaste orsaken till hydraulhaveri.
ISO 4406 renhetsklass: ISO 15/13/10 är vanlig för industriella system. Sifforna anger partikelantal per ml.
Hydraulolja
Oljan är systemets blod. Krav:
- Bra viskositet vid driftstemperatur (typiskt 32-100 cSt)
- God smörjning av pumpar, ventiler, cylindrar
- Kemisk stabilitet mot åldrande och oxidation
- Antikorrosionsegenskaper
- Skumhämmande tillsatser
ISO VG-klasser: VG 32 (tunn, för kalla/snabba system), VG 46 (standard för de flesta industrisystem), VG 68/100 (tung, stor utrustning).
Alternativa hydraulvätskor:
- Vatten-glykol (brandfarligmotstånd)
- Esterbaserad (biologiskt nedbrytbar)
- HFA/HFB/HFC (brandresistent)
Miljöaspekt: Hydrauloljeläckage är allvarlig miljörisk. Moderna biodegradabla alternativ används i känslig miljö (skog, vatten).
Tryckklasser och applikationer
| Trycknivå | Typisk tillämpning |
|---|---|
| 70-150 bar | Enkla industrimaskiners cylindrar, spärrfunktioner |
| 150-250 bar | Standard industrihydraulik, fordon, last bilar |
| 250-350 bar | Grävmaskiner, lyftplattformar, pressgjutning |
| 350-500 bar | Hydraulpressar, ship-board |
| 500-700 bar | HPH (High Pressure Hydraulics), bolting |
| 700-2500 bar | Metallformning, isostatic pressing |
Hydraulik i industrin
Gruvmaskiner och construction: Volvo CE (Eskilstuna), Caterpillar, Komatsu, Sandvik Mining — alla med hydrauldrivna gripar, bom, skop.
Fordonsindustri: Hydraulisk bromsassistens (ersätts nu av elektrisk brake booster), styrservos (ersätts av EPAS), hydraulisk klutch-mekanism.
Industrirobotar: Hydraul-servosystem i tyngre industrirobotar (lyftkapacitet 100-800 kg). Fanuc och ABB kör egna hydraul-servosystem.
Stålverk och valsverk: Hydrauliska valsgap-reglersystem för millimeterprecis bandtjocklek.
Plastbearbetning: Hydraulik i formsprutnings- och blåsgjutningsmaskiner (låskraft 50-5 000 ton).
Vindkraft: Hydraul-pitchstyrning (bladvinkel), bromsystem, gärsystem.
Flyg: Hydraulik i landningshjul, bromsar, klaffar (flygsektorn rör sig mot “More Electric Aircraft” — EHA — elektrohydrostatisk aktuator).
Svenska hydraul-aktörer
Parker Hannifin Sverige: Global hydraul-ledare med stor närvaro i Sverige.
Bosch Rexroth Sverige: Full portfölj hydraul-produkter.
HYDAC International: Tyska, filter, ackumulatorer, kylning.
Kawasaki Precision Machinery: Hydraulpumpar och motorer.
Atlas Copco: Hydraulverktyg och bergborrutrustning med högtryckshydraulik.
Hymas och Fluidpartner: Svenska distributörer och systemintegratörer.
Elektrohydraulik — den hybridlösning som tar marknadsandelar
Traditionell hydraulik kräver pumpen konstant i drift — ineffektivt vid låg belastning. Elektrohydraulik optimerar detta:
Pump on Demand: Elektrisk frekvensomriktare styr pumphastigheten efter aktuellt behov. Energibesparing 30-70 procent i intermittent drift.
Elektrohydrostatisk aktuator (EHA): Integrerad motor-pump-cylinder-enhet utan centralt rörsystem. Varje cylinder är ett självständigt subsystem. Fördelar: inget rörsystem, ingen oljetank, enklare installation. Satsas mycket på i flyg (Airbus A380, A400M) och industriellt.
Direktelektrisk ersättning: Servoelektriska pressar ersätter hydrauliska. Kuka, Perkins, Diefenbacher driver. Fördelar: Bättre energiåtervinning, ingen olja, lägre underhåll.
Ackumulatorn — energimagasinet
Hydraul-ackumulatorn är en trycktank som lagrar energi (och dämpar trycktoppar):
Blåsackumulator (gas-separated): Gasbehållare (kväve) i membranseparation från oljan. Energi lagras som komprimerad gas. Standard industrisystem.
Kolvackumulator: Gas och olja separeras av kolv. Långa slag, högt tryck.
Tillämpning: Energiåtervinning (hybrid-grävmaskin spetsar upp från ackumulator), bromsassistans, tryckstabilisering, nödsänkning.
Underhåll och livslängd
Vanligaste felpunkter:
- Tätningsläckage (åldrade O-ringar, mekanisk skada)
- Kontaminering (damm, vatten, metallpartiklar)
- Pumpslitage (kavitation vid luftinblandning)
- Ventilintersättning (partikelkontaminering blockerar ventilspel)
Periodiskt underhåll:
- Oljeanalys var 6:e månad (partikelklass, vattenhalt, viskositet)
- Filterbyten (50-100 driftstimmar)
- Tätningskontroll
- Tryck och flödesmätning
Livslängd: 10-25 år vid rätt underhåll.
Vart hydrauliken är på väg
1. Elektrohydraulisk hybridisering. Pump-on-demand och EHA-lösningar tar marknadsandelar från konventionell hydraulik.
2. Ekologiska vätskor som standard. HEES-klassen (biologiskt nedbrytbara estrar) krävs i allt fler miljöregleringar. EU:s vattendirektiv driverförändringar.
3. Smarta sensorer och prediktivt underhåll. Trycksensorer, flödessensorer och vibrationssensorer integrerade i hydraulsystemet för realtidsövervakning.
4. Digitala tvillingar för hydraulsystem. Simulering av hela hydraulkretsars dynamik och optimering av energibalansen.
Hydrauliken försvinner inte. Den anpassar sig — smartare, renare och mer elektrifierad. Men för tunga laster, extrema krafter och tuffa miljöer finns ännu inget som ersätter flytande kraft.
