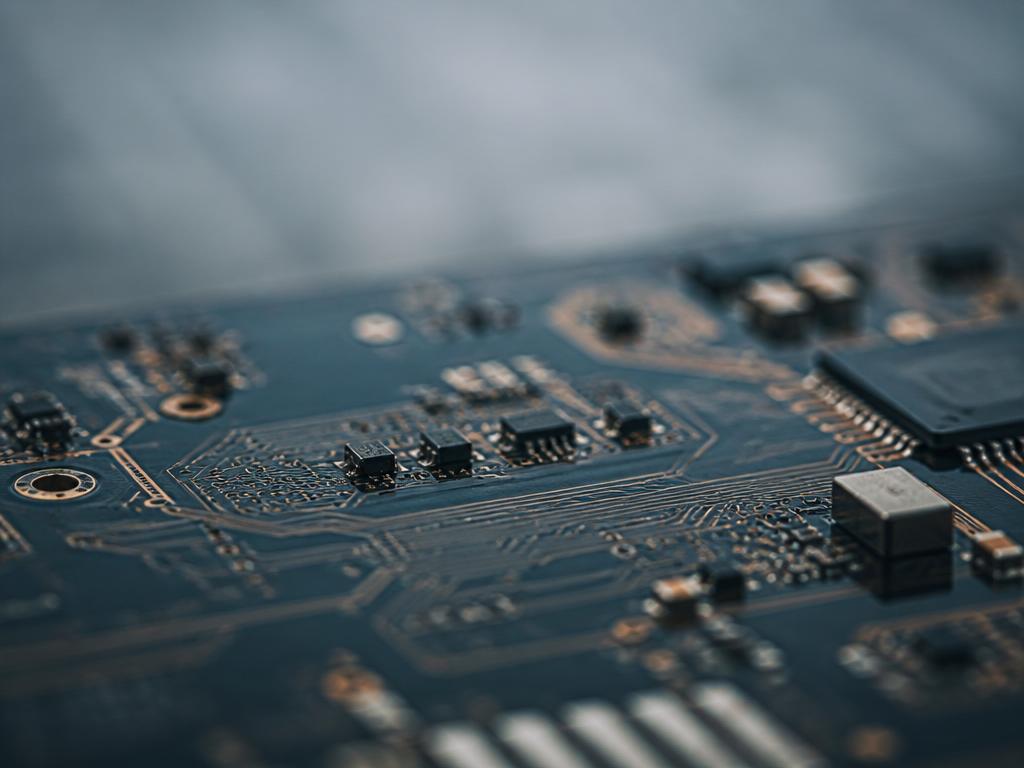

Titta på baksidan av vilken elektronisk produkt som helst — mobiltelefon, router, bilens ECU. Det gröna laminatkortet med silverglittrande spår och svarta komponenter är ett kretskort (PCB — Printed Circuit Board). Utan det: ingen elektronik.
PCB är mer än ett håll-i-komponent-system. Det är en elektrisk arkitektur i tre dimensioner — ett mikroskopiskt kraftnät, en dataväg och en signalhighway i ett och samma lager-på-lager laminat. En modern server-PCB kan ha 30+ lager koppar, impedanskontrollerade linjer och en mångfald signaltyper som måste samexistera på ytan av ett A4-ark.
Materialets struktur
Ett FR4-kretskort består av:
Kärn-substrat (prepreg): Glasvävnad impregnerad med epoxyhart. Dielektrisk konstant Dk ≈ 4,2-4,8. Delaminationstemperatur (Td) > 310 °C. Brandklass V-0.
Kopparfolier: 18 µm, 35 µm (1 oz, standard), 70 µm (2 oz) eller 105 µm (3 oz) tjocka kopparfolier på substratets yta eller mellan lager. Tjockare koppar för kraftelektronik, tunnare för high-density logic.
Sammanfogning: Prepreg-lager limmar samman kärn-lager under värme (180 °C) och tryck (300 psi) i press. Resultatet: ett laminat med alternering koppar-dielektrikum-koppar.
Lödmask (solder mask): Härdad lackkropp som täcker alla kopparspår som inte ska löda. Typiskt grönt (men finns i blått, rött, svart, vitt). Grön har bäst kontrast för optisk inspektion.
Ytbehandling (surface finish): HASL (varmförtent), ENIG (nickel-guld), OSP (organisk lödbar skyddsfilm), ENEPIG (för wire bonding). Skyddar exponerade kopparytor mot oxidation.
Silkscreen: Vit eller gul ink för komponentmärkning på toppskiktet.
Substratkvaliteter
FR4 Standard (TG 130-140): Basversion. Konsumentprodukter, enkel industriell elektronik.
FR4 Mid-TG (TG 150-170): Bättre termisk stabilitet. Industri, fordon, medicintek.
FR4 High-TG (TG 170-180+): Höga temperaturer (blyfri löd), automotive grade. Krävs för bilbranschen efter blyförbud 2006.
Halogenfri FR4: Utan halogenerade flamskyddsmedel. Krav i flera EU-kontrakt sedan 2010-talet, växande standard.
Rogers (RO4000-serien, PTFE): Låg dielektrisk förlust (Df < 0,005). RF och mikrovågs-PCB — radar, basstation, satellit. Ericssons 5G-radio-antenner, Saabs radarmoduler i Gripen.
Polyimid (Kapton): Temperatur -200 till +300 °C. Flexkort i flyg och rymdfart. Dyrare än FR4.
Aluminium-backed PCB (MCPCB): Aluminiumkärna för värmeledning. LED-drivarkort, motorstyrningselektronik, växelriktare. Standard i moderna LED-armaturer.
Keramiska substrat (Al2O3, AlN): Höga effekter, RF, kraftelektronik. Aluminiumnitrid (AlN) för IGBT-moduler och SiC-paket.
HDI och avancerade strukturer
HDI (High Density Interconnect): Mycket fina spår och mellanrum (< 75 µm), mikrovias (borrade med laser, < 0,15 mm), ökad spårdensitet. Standard i smartphone, laptop, tablett.
Blind vias: Ansluter yttre lager till inre utan att gå igenom hela kortet.
Buried vias: Anslutning enbart mellan inre lager.
Stacked microvias: Microvias staplade ovanpå varandra — extremt hög density.
Any-layer HDI: Mikrovias kan placeras var som helst i lagerstacken. Standard i iPhone-PCB sedan 2014.
Rigid-flex PCB: Kombination av styv och flexibel sektion i ett kort. Eliminerar kablar och kontakter. Medicintek (implantat, pacemakers), militärelektronik, avancerat fordon, smartphones (kameramoduler), hörlurar.
Flexkort: Helt böjligt kort i polyimid. Anslutningar i begränsade utrymmen — kameror, bärbar elektronik, wearables.
Sub-1 mil teknik: Specialiserade tillverkare som NCAB Group, Lumentum och Multi-Fineline Electronix tillverkar PCB med spår under 25 µm för avancerade IC-substrat.
Tillverkningsprocessen
1. Filmdesign → fotoplot: Gerber-filer från EDA-verktyg (Altium, Cadence, KiCad, Mentor PADS) används för att skapa fotomask per koppar-lager. Numera ofta direktexponering via laser (LDI — Laser Direct Imaging).
2. Inner layer processing: Kopparfolie + prepreg pressas. Foto-etsning skapar inre kopparmönster.
3. Laminering: Alla lager pressas samman under värme och tryck i autoklav-press.
4. Borrning: CNC-borrmaskiner borrar genomgångshål. Mikrovias borras med UV-laser (CO2-laser för djupare hål).
5. Metallisering: Vias metalliseras kemiskt (Cu-plating) för elektrisk anslutning.
6. Outer layer etsning: Yttre kopparspår definieras.
7. Solder mask applikation: Lackas och härdas via UV-belysning.
8. Ytbehandling: ENIG, HASL, OSP applicieras.
9. Elektrisk test: Flying probe eller fixture-baserad test. Öppna och kortslutna nät detekteras.
10. Rotering/fräsning: Paneler fräses till enskilda kort.
Tillverkningstid: enkla 2-lagers kort kan tillverkas på 1-2 dagar. Komplexa 30-lagers HDI-kort tar 3-4 veckor.
SMT-montering (PCBA)
PCB (bare board) + Komponenter = PCBA (PCB Assembly).
SMT-processen:
- Lödpastaprintning: Stencilprint av lödpasta (Sn-Ag-Cu blend, SAC305 standard) på alla SMT-pads.
- Pick-and-Place: Robotmaskiner (Juki, Fuji, Yamaha, Siemens Siplace, ASMPT) placerar komponenter med +/-25 µm precision. Moderna linjer placerar 100 000+ komponenter per timme.
- Reflow-ugn: Termoprofil smälter lödpasta (liquidus ~217 °C för SAC305). Komponenter fastnar. Inert atmosfär (N2) för bättre kvalitet.
- Inspektion: AOI (Automated Optical Inspection), AXI (röntgen för BGA, dolda lödfogar), boundary scan via JTAG.
- Funktionstest: ICT (In-Circuit Test), FCT (Functional Test).
THT: Komponenter med ben träs genom hål, wave-lödas från undersidan eller selektivlödas robotiserat. Mindre vanligt idag men kvar för stora komponenter (transformatorer, elektrolytkondensatorer, kontakter).
Hybrid SMT+THT: Många moderna kort har 95+ procent SMT-komponenter och ett fåtal THT-element. Det kallas “Mixed Technology”.
BGA (Ball Grid Array): IC-paket med lödbollar under chipet istället för ben. Tätare anslutning, bättre värmeledning, men kräver röntgen för inspektion. Standard för moderna processorer och FPGA.
Rework: Defekta komponenter avlödas och ersätts manuellt. BGA-rework kräver specialutrustning med IR- eller hetluft-värmning.
IPC-standarder — kvalitetsramverket
PCB-branschen regleras av IPC (Institute of Printed Circuits):
| Standard | Innehåll |
|---|---|
| IPC-A-600 | Acceptanskriterier för kretskort (bare board) |
| IPC-A-610 | Acceptanskriterier för elektronikmontering |
| IPC-7711/7721 | Rework och reparation |
| IPC-2221 | Generell standard för PCB-design |
| IPC-2581 | Datautbytesformat (öppen alternativ till Gerber) |
| IPC-6012 | Prestationskrav för rigida kort |
| IPC-6013 | Prestationskrav för flex- och rigid-flex-kort |
| J-STD-001 | Lödningskrav |
| J-STD-020 | MSL (Moisture Sensitivity Levels) för paketering |
Klasserna:
- Class 1: Konsumentprodukter, ej kritiska
- Class 2: Industri, telecom — standard för de flesta tillämpningar
- Class 3: Flyg, medicinsk, militär — strängast
För militära och flygtillämpningar gäller dessutom MIL-PRF-31032 och AS9100 kvalitetsstandard.
Ericsson och Saabs PCB-världar
Ericsson designar komplexa RF-PCB för 5G-radiosystem. Rogers PTFE-substrat, impedanskontrollerade 50-Ω-linjer, extremt hög frekvens (>28 GHz för mmWave 5G). Design i Sverige, tillverkning hos kontraktstillverkare i Asien (Jabil, Foxconn). Ericsson hade tidigare egna mönsterkortsfabriker i Norrköping och Kumla — bägge nedlagda under 1990-talets globalisering.
Saab designar militärklass PCB för radarsystem (AESA-antenner i Gripen), signalbehandlingskort och robotteknologi. Kräver IPC Class 3, MIL-PRF-31032 och miljötestning (vibrering, termisk cykling, salt dimma, EMC). Saab samarbetar med svenska EMS-bolag för slutmontering men beställer också från specialiserade militära PCB-tillverkare i Europa.
Volvo Cars designar ECU (Electronic Control Unit) och PCB för 800+ elektroniksystem per bil — motorstyrning, säkerhetssystem, infotainment. Automotive standard AEC-Q100 och ISO 26262 ASIL-krav. Volvos elbilssatsning har ökat PCB-konsumtionen per fordon med 60-80 procent.
Tobii (Stockholm) designar PCB för eye-tracking-elektronik — extremt små HDI-kort.
Axis Communications (Lund) — nätverkskameror med complex PCB-design.
Husqvarna — PCB i robotgräsklippare och bensindrivna trädgårdsmaskiner.
Svenska EMS-bolag
Sverige har lyckats behålla en stark EMS-sektor (Electronics Manufacturing Services) även om PCB-produktionen flyttat utomlands:
Flex (tidigare Flextronics), Linköping — en av världens största EMS-bolag med stor närvaro i Sverige. Tillverkar PCBA för svenska OEM-kunder.
Note (Norrköping) — fokus på medel-till-stora serier för industri och medicintek.
Inission (Munkfors) — fokus på avancerad elektronik för industri och försvar.
Hanza (Stockholm) — kombinerad mekanik och elektronikproduktion.
Kimron Electronics — mindre lokal CMR (Contract Manufacturer Representative).
Scanditronix (Uppsala) — specialiserade PCB för medicinsk strålningsutrustning.
Mycronic (Täby) — global tillverkare av SMT-utrustning (pick-and-place-maskiner, jet-printing). Konkurrerar med japanska aktörer.
NCAB Group — svensk PCB-distributör med global räckvidd
NCAB Group (Stockholm, Nasdaq-noterat) är ett av Europas största PCB-handelshus. Bolaget köper PCB från utvalda asiatiska fabriker och säljer mot strikt kvalitetskontroll till europeisk industri. Omsättning över 4 miljarder kronor (2024). Det är ett av få exempel på svensk teknisk dominans i en sektor där fabrikationen ligger utomlands.
Vart utvecklingen är på väg
1. Embedded passives. Resistorer och kondensatorer inbyggda i PCB-lagren — minskar komponentantal, förbättrar HF-prestanda.
2. Chiplet integration. Kopplar IC-chiplets direkt på PCB med avancerade packaging-tekniker (2.5D, 3D IC, CoWoS). AMD och Intel driver utvecklingen.
3. Glasssubstrat. Intel testar glas i stället för organisk substrat för avancerad packaging. Lägre dielektrisk konstant, bättre dimensionsstabilitet.
4. Biodegradable PCB. Forskning på lättare nedbrytbara substratkvaliteter — fortfarande experimentella, möjligt om 5-10 år.
5. Additive manufacturing av PCB. 3D-printade kretsar med inkjet-applicerat ledande silver — möjliggör 3D-geometri. Nano Dimension (Israel/Sverige), Voltera leder.
6. AI-driven design. Automatiserad routning, simulering och DFM-analys (Design for Manufacturing) med AI — Cadence, Zuken, Autodesk Fusion 360 Electronics.
7. EU Chips Act & svensk halvledar-renässans. Investeringar i avancerad packaging i Sverige (Northvolt-rester, KTH-baserade startups) kan på sikt återbringa viss PCB-produktion till Europa. Ännu i tidigt skede.
Kretskortet är inte glamoröst. Det är fundamentet som elektroniken vilar på. Och det enda sättet att förstå modern industri är att förstå vad som händer inuti det gröna laminatskiktet.
