I en livsmedelsförpackningslinje i Strängnäs rör sig 240 klor yoghurtlock per minut. Varje lock plockas av en pneumatisk gripper, vänds till rätt orientering, appliceras på förpackningen och trycks fast. Hela operationen tar 0,25 sekunder. Kraften är 2 kilo. Det ger inte en enda droppe olja på livsmedlet.
Pneumatik är industriautomationens snabbspelare. Inte den starkaste tekniken — det är hydrauliken. Inte den mest exakta — det är servoelektrik. Men den snabbaste, renaste och enklaste för en bred klass av automationsuppgifter.
Vad pneumatik är
Pneumatik (från grekiska pneuma = luft) är teknik för att överföra energi med komprimerad luft. Grundprincip: luft komprimeras till 6-10 bar (100-150 psi), lagras och distribueras via ett rörnät, och driver aktuatorer (cylindrar, motorer, vridstag) via ventilstyrning.
Fördelar:
- Snabba rörelser (1 000-3 000 mm/s cylinderhastighet)
- Rent — ingen olja, inget spill
- Enkel installation och underhåll
- Säkert i explosiva miljöer (ATEX-klassad utrustning tillgänglig)
- Hög cykelnummer (100 miljoner cykler normal livslängd)
Nackdelar:
- Lägre kraft per enhetsstorlek (vs hydraulik)
- Sämre lägesreglering (luft komprimeras, hydraulolja gör det inte)
- Energieffektivitetsproblem (kompressorer är kravanda)
- Buller vid avluftning
Pneumatikens komponenter
Kompressorn — hjärtat
Kompressorn skapar tryckluften. Tre vanliga typer:
Kolvkompressor: Kolv komprimerar luft i cylinder. Billig, hög tryckapacitet (upp till 20 bar). Bullrig och intermittent (kräver tryckluftsackumulator). Hemma-garaget och liten verkstad.
Skruvkompressor: Rotierande skruvpar komprimerar luft kontinuerligt. Tystare, effektivare, driftsäkrare. Standard i industriell installation. Atlas Copco (Nacka), Kaeser och Sullair är globala ledare.
Centrifugalkompressor: Stor flöde, högt effektivt. Processindustri.
Tryck: Standard industri 6-8 bar. Högtrycksapplikationer 10-12 bar eller mer.
Luftkvalitet: Komprimerad luft behöver torkas (kondensvatten orsakar korrosion och isbildning) och filtreras. Torkare (kylning, adsorption) och filter är nödvändiga.
Distributionssystem
Tryckluftsrör av stål, koppar, aluminium eller PE distribuerar luften i fabriken. Ring-system ger jämnare tryck oavsett belastning. Tryckluftsackumulator (tryckluftsbehållare) buffrar trycktoppar.
Läckage är det grootste problemet. En fabrik med dåligt underhållet tryckluftsystem kan förlora 30-40 procent av den producerade luften i läckage. Systematisk läcksökning (ultraljud) och åtgärd är viktig energisparindikator.

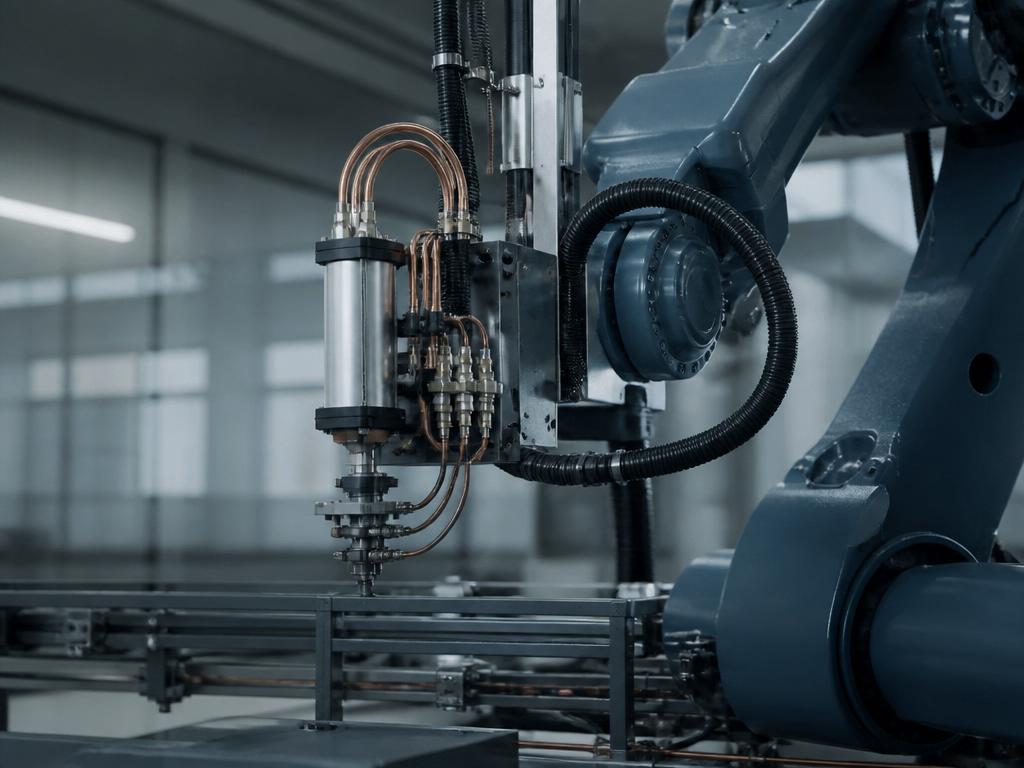

Pneumatisk cylinder
Cylindern omvandlar tryckluftsenergi till linjär rörelse. Standardtyp ISO 15552:
- Enverkanscylinder: Tryck framdrag, fjäder return. Enklare, billigare. Fixtur-klämning, utfodring.
- Dubbelverkande cylinder: Tryck fram och tillbaka. Standardval.
- Kompakttcylinder: Kort slag, platt utförande. Begränsat utrymme.
- Tandemcylinder: Dubblerad kraft i samma utrymme.
- Stegcylinder: Diskreta positioneringssteg.
Dämpning: Utan dämpning slår kolven hårt i ändläge (buller, slitage). Inbyggd pneumatisk ändlägedämpning (justerbara strypnålar) är standard.
ISO 15552-standard: Standardiserade mått innebär utbytbarhet mellan tillverkare.
Solenoidventil
Styr luftflödets riktning och timing. Elektrisk spole (solenoid) aktiverar ventilelementet.
5/2-ventil: 5 portar (in, 2x cylinder, 2x avluftning), 2 lägen. Vanligaste för dubbelverkande cylinder.
5/3-ventil: 3 lägen — central neutralposition. Cylinder stannar i mellanlägePID.
Proportionalventil (MPYE, Festo): Elektrisk styrsignal proportionell mot ventilöppning — möjliggör hastighetsstyrning och lägesreglering.
Ventilöar (manifold): Många ventiler samlade i ett block med gemensam tryckluftstillförsel. Standard i komplexa automationssystem.
Filtrering, reglering, smörjning (FRL-enhet)
FRL-enhet = filter + regulator + smörjare. Renar, sänker till rätt arbetstryck och (optionellt) oljedimsar för smörjning av äldre konstruktioner.
Moderna “oil-free” pneumatiksystem slopat smörjaren — cylindrar och ventiler med egna tätningssmörjmedel.
Snabba kontra precisa rörelser
Pneumatisk cylinder är bäst för punkt-till-punkt rörelser med slutlägeskudding:
- Klämning: cylinder extenderar, klämer, retraherar
- Sortering: Avvikling av feldetaljer ur flödet
- Förpackning: Lock-tryckning, etikettering
Lägesreglering är svårare — luft är kompressibel. Men med:
- Positionsgivare + servopneumatisk ventil: God precision (±0.5-2 mm)
- Stegdrivna aktuatorer: Diskreta positioner
Elektrisk servo (kulskruv eller linjär motor) ersätter pneumatik när hög precision, programmerbara positioner, eller energirekuperation krävs. Trend: Mer elektrisk servo i montering, mer pneumatik i snabb sortering/gripper.
Standarder och certifieringar
| Standard | Innehåll |
|---|---|
| ISO 15552 | Cylinderdimensioner (tidigare ISO 6431) |
| ISO 6432 | Kompakta cylindrar |
| ISO 4414 | Säkerhetskrav pneumatiska system |
| IEC 60079 | ATEX-klassning (explosiv miljö) |
| ISO 8573 | Tryckluftsrenhetsklasser |
| ISO 11727 | Symboler för pneumatisk utrustning |
ATEX-klassad pneumatik: I explosionsfarliga miljöer (kemiindustri, olja & gas) används specialutföranden som inte kan generera statisk elektricitet eller gnistor. SMC och Festo levererar ATEX-certifierade produktserier.
Energieffektivitet i pneumatik
Pneumatik är energitekniskt ineffektivt — bara 25-35 procent av kompressorns elenergi “arbetar” i aktuatorn. Resten försvinner i:
- Kompressionsvärme
- Distributionsförluster
- Läckage
- Avluftning
Åtgärder:
- Rätt trycknivå: Sänk till minsta möjliga tryck som ger tillräcklig kraft. Varje bar sänkning sparar ~7 procent kompressorenergi.
- Läckagekontroll: Ultraljudsdetektering, systematisk läckagejakt
- Variabelt varvtal (VFD): Kompressorns motor drivs med frekvensomriktare anpassad till faktisk belastning
- Energiåtervinning: Kompressorns värmegenerering återvinns för lokaluppvärmning
Atlas Copco och Kaeser erbjuder “Total Cost of Ownership” analyser som visar att energikostnad dominerar (70+ procent) total livscykelkostnad för kompressor.
Pneumatik i livsmedelsindustrin
Livsmedelsindustrin är en av pneumatikens starkaste bastioner — tack vare:
- Hygien: Inga oljespill på produkter
- Hastighet: Förpacknings- och sorteringslinjer kräver 100-500 cykler per minut
- Enkelhet: Enkel rengörbarhet av pneumatikutrustning
- ATEX-möjlighet: Damm-explosiva miljöer (mjöl, socker) kräver ATEX
Hygienisk pneumatik: Rostfritt stål, FDA-godkända material, inga sprickfickor. SMC “Clean Room”-serien, Festo “Stainless Steel”-serie.
Softrobotics och mjuk pneumatik
En växande trend: mjuka pneumatiska aktuatorer i silikonmaterial som böjer sig när de fylls med luft. Likt biologiska muskler. Tillämpningar:
- Mjuka grippers: Plocka ömtåliga produkter (tomater, ägg, elektronik) utan skador
- Mjuka robotarm: Interaktion med människor utan skaderisk
- Medicinsk: Rehabiliteringsutrustning, kirurgiska instrument
Soft Robotics Inc., Soft Robotics GmbH och forskning vid MIT, TU Delft leder.
Vakuumgripare — pneumatikens speciella avdelning
Negativa trycket (vakuum) skapar sugkraft. Venturi-generator skapar vakuum ur tryckluftsflöde (Bernoulli-princip). Vakuum-sugkoppar plockar platta, porösa eller oregelbundna objekt.
Tillämpningar: Glasplockning, lådplockning, tryckplåtar, elektronikmontering.
PIAB (Taby, Sverige) är global specialist i vakuumteknik för automation.
Vart pneumatiken är på väg
1. Elektrisk servo-ersättning. Elektrisk servo tar ytterligare marknadsandelar när precision och energieffektivitet prioriteras. Pneumatik förblir dominant för snabba, enkla rörelser.
2. Digitalisering. IO-Link-aktiverade ventiler och sensorer kommunicerar data till MES och PLC. Diagnostics, preventivt underhåll, fjärrövervakning.
3. Mjuka aktuatorer. Silikon-pneumatik och soft robotics i snabb tillväxt.
4. Läckagefri pneumatik. Tätningsteknologi och systemdesign för noll-läckage-krav.
5. CO₂-trycksystem. Koldioxid som alternativ till tryckluftsgas i specifika tillämpningar — bättre energitäthet, lägre kompressionsenergi.
Pneumatik är 100 år gammal teknik. Den är simplare än hydraulik och elmotorer — och det är precis varför den fortsätter att dominera i sin nisch. Ingen bättre teknik för att klämma 10 000 kontakter per dag med 3 kilos kraft i 0,1 sekunder per cykel.
