Under de flesta städers gator hänger ett nät av kablar. Från enskilda anslutningspunkter transformeras 400 V till 10 kV till 130 kV till 400 kV och tillbaka igen — flera gånger, på vägen från vindkraftverk till eluttag. I varje steg finns en transformator.
Det är en av de äldsta elektrotekniska uppfinningarna — principen är densamma sedan Faraday och Tesla. Men modern energiomvandling — med förnybar elproduktion, smarta nät och elektrifiering av industri — ställer nya krav på en av de mest grundläggande komponenterna i den elektriska infrastrukturen. Och just nu är transformatorbristen en av de största fysiska flaskhalsarna i den globala energiomställningen.
Principen — elektromagnetisk induktion
En transformator har:
- Primärlindning — ansluten till inkommande spänning
- Sekundärlindning — levererar önskad spänning
- Magnetkärna — leder magnetfältet
Växelströmmen i primärlindningen skapar ett varierande magnetfält i kärnan. Det varierande magnetfältet inducerar en spänning i sekundärlindningen. Spänningsförhållandet = lindningsvarvsförhållandet:
U₂/U₁ = N₂/N₁
Effekten bevaras (minus förluster): P₁ ≈ P₂ → U₁ × I₁ ≈ U₂ × I₂.
Förluster i en modern krafttransformator är 0,1–0,5 procent — exceptionellt låg. Det gör transformatorn till ett av de effektivaste elmaskinsystemen som finns.
Varför höjd spänning för transport
Ohms lag och Joules värmeguide ett centralt faktum: vid lägre ström är ledningsförlusterna lägre (P = I²R). För att transportera 1 GW 100 km:
- Vid 10 kV: Ström ~100 000 A → ledningsförluster extremt höga
- Vid 400 kV: Ström ~2 500 A → förluster 99 procent lägre
Sverige kör 400 kV på stamnätet. Ner till regionalt nät 130 kV, lokalt distributionsnät 10 kV, industri 6-20 kV, hushåll 400 V trefas.
Transformatortyper

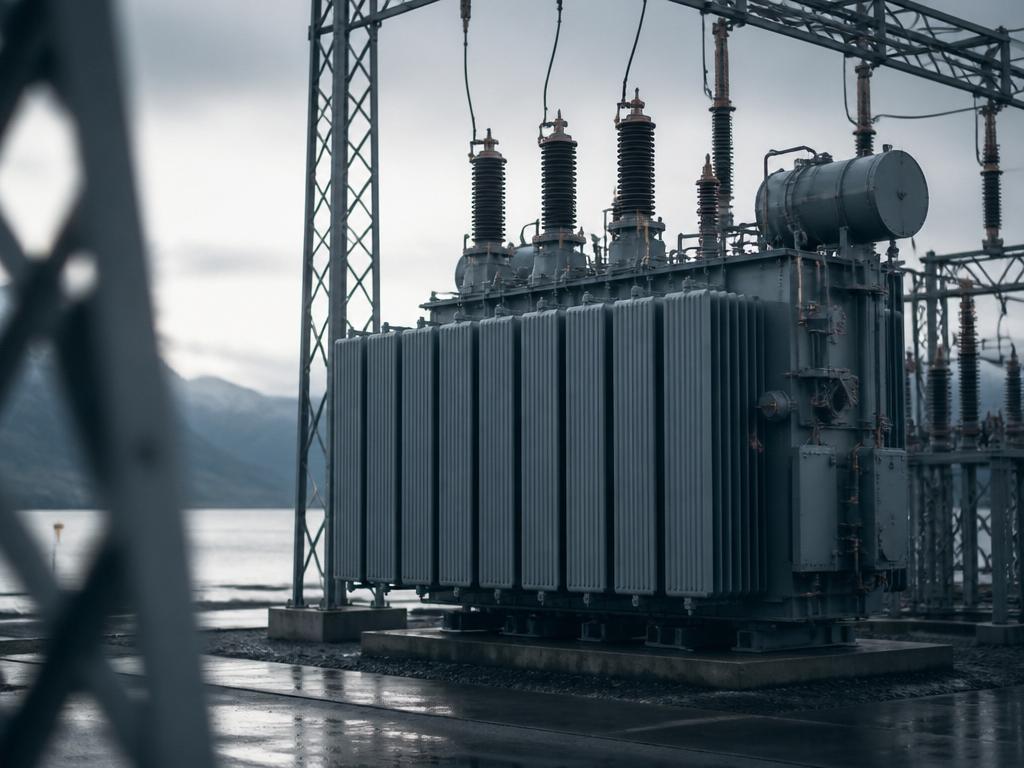

Krafttransformatorer (100 MVA-1 500 MVA)
De minsta — ett hus i storlek. De största — ett litet hus i storlek. Kopplar stamnätsspänning (400 kV) till regionalnätsnivå. Tillverkas i mycket liten serie (ofta enstycks), leveranstid 18-36 månader sedan 2022.
Svensk produktion: Hitachi Energy (tidigare ABB Power Grids, som såldes till Hitachi 2020) i Ludvika, Dalarna. Produktion sedan 1900-talets tidiga decennier. Anläggningen tillverkar:
- Krafttransformatorer upp till 1 500 MVA
- HVDC-transformatorer (DC-omriktning, kritiska för havsbaserad vindkraft)
- Reaktorer
- Phaseshifters
- Specialtransformatorer till kärnkraft, offshore
Ludvika exporterar till 100+ länder. Kunder: nationella elbolag (TenneT, National Grid, RTE, ENTSO-E-aktörer), offshore-operatörer (Ørsted, Vattenfall, Equinor), stålverk, gruvor.
Distributionstransformatorer (10–2 500 kVA)
Vanligaste typen — hundratusentals i Sverige. Omvandlar 10–20 kV till 400 V för byggnader och industri. Monterade i transformatorstationer, ofta inomhus eller på plint.
Verkningsgrad: 98–99,5 procent. EU-förordningen 548/2014 ställer energieffektivitetskrav (Tier 2 sedan 2021).
Kyld: Oljekyld (ONAN — Oil Natural Air Natural) för de flesta utomhusinstallationer. Torr (hartsguten, luftkyld) för inomhusinstallationer där brandrisk är oacceptabel.
ABB lanserade 2018 världens första digitala distributionstransformator med inbyggda sensorer för temperatur, oljenivå, partiell urladdning och belastning. Hitachi Energy och Siemens Energy har sedan följt med liknande produkter.
Mättransformatorer
- Spänningstransformatorer (VT) — mäter hög spänning säkert (reducerar till 100–110 V)
- Strömtransformatorer (CT) — mäter hög ström (reducerar till 5 A eller 1 A)
Kritiska för mätning, skydd och övervakning i elnät och industri.
Industritransformatorer
- Svetsningsmaskins-transformatorer — kraftigt pulsbelastade, robust konstruktion
- Ugnetransformatorer — för ljusbågsugnar i stålverk (SSAB, Outokumpu, Ovako)
- Elektrolystransformatorer — för aluminiumproduktion (Norsk Hydro), klor-alkali, vätgaselektrolys (Stegra, HYBRIT)
- Frekvensomriktartransformatorer — filter och galvanisk isolation i VFD-installationer
Specialtransformatorer
- Automattransformator — enda lindning med avtappning, ej galvanisk isolation
- Isoleringstransformator — 1:1-förhållande, galvanisk isolation för säkerhet
- Trefasiga och enfasiga
- Pulse-transformatorer för radarsystem, elektronik
Kärnan — magnetmaterialets betydelse
Kärnan leder magnetfältet. Den tillverkas av kisel-stål (silicon steel) i tunna laminat (0,2–0,35 mm) för att minimera virvelströmsförluster.
Modern teknik: GOES (Grain Oriented Electrical Steel) — kiselstål med kontrollerat korngränsmönster. Järnatomer alignerade längs flödesriktningen. Väsentligt lägre förluster. Globala leverantörer:
- Nippon Steel (Japan) — marknadsledare
- JFE Steel (Japan)
- POSCO (Sydkorea)
- Cogent/Tata Steel Europe (Storbritannien)
- ThyssenKrupp Electrical Steel (Tyskland)
Bara dessa fem företag har den teknik och kvalitetskontroll som krävs för krafttransformator-kärnor. Det är en av de mest koncentrerade leverantörsmarknaderna i hela elindustrin.
Framtiden: Amorft stål och nanocrystallinmaterial — ännu lägre kärnförluster. ABB/Hitachi och Toshiba producerar amorfkärniga distributionstransformatorer med 50–70 procent lägre kärnförluster.
Bristmarknaden 2024–2026
Sedan 2022 har efterfrågan på kraftnätstransformatorer ökat dramatiskt:
- Förnybar elproduktion — varje GW vind eller sol kräver upptransformatorer
- Datacenter — distributed och lokala transformatorer
- Elektrifiering — industri, transport, värme
- Nätförstärkning — gamla 1960–1970-talsanläggningar behöver ersättas
Konsekvenser:
- Leveranstider: 8–12 månader (2021) → 18–36 månader (2024–2026)
- Pris: +40 till +80 procent på 3 år för krafttransformatorer
- Beställningsböcker: Hitachi Energy, Siemens Energy och GE Vernova har fyllda orderböcker till 2028–2029
- Resurskonflikter: Vindkraftsoperatörer, TSO:s (transmissionsoperatörer), datacenter-utvecklare konkurrerar om samma produktionslucka
Sverige drabbas direkt. Svenska kraftnäts beställningar konkurrerar med EU-kollegor om Ludvikas produktionslinje. Det är en av flera flaskhalsar bakom den svenska elnätsförstärkningens långa ledtider.
Smart grid och transformatörens roll
Med ökad förnybar produktion (solenergi, vindkraft), ökad decentralisering och kraftig elektrifiering förändras transformatörens roll:
Smart transformator: Elektronisk effektomvandling (halvledarbaserad FACTS) ger dynamisk spänningsreglering och reaktiveffektkompensation.
On-load tap changer (OLTC): Automatisk spänningsreglering under drift — standard i moderna nättransformatorer.
Sensor-integrerade transformatorer: Temperatur, oljenivå, partiell urladdning (PD) övervakas kontinuerligt. Prediktivt underhåll på transformatornivå. ABB:s TXpert och Hitachi Energys TXplore är två kommersiella plattformar.
HVDC (High Voltage Direct Current): Kablar och transformatorer som omvandlar till DC för långa avstånd. Kritisk teknologi för havsbaserad vindkraft och nordeuropeisk elhandel. Ludvika är globalt centrum för HVDC-transformatorer.
Solid-state transformer (SST): Helelektronisk transformator baserad på halvledare och högfrekvenstransformator i kärnan. Framtidsteknik, ännu inte kommersialiserad för kraftnätet, men växande inom industriella applikationer och elbils-snabbladdning.
Miljöfrågor — olja, SF6 och PFAS
Klassiska transformatorer använder mineralolja som kyl- och isoleringsmedel. Problem:
- Brandrisk vid haveri (eldsfara vid läckage)
- Miljörisk vid läckage till mark eller vatten
- PCB-frågan — gamla transformatorer kunde innehålla polyklorerade bifenyler (förbjudet sedan 1970-talet men kvar i äldre utrustning)
Nya alternativ:
- Naturlig esterolja (FR3) från vegetabilisk källa — biologiskt nedbrytbar, hög flampunkt (300 °C). Cargill, Lubrita och MR Univar levererar.
- Syntetisk ester — högre kostnad men extremt brandresistent
- SF6 (svavelhexafluorid) — användes som gaskyld isolation i vissa specialtransformatorer. Extremt potent växthusgas (23 500 × CO2). EU fasar ut SF6 i ny utrustning från 2026.
PFAS-relaterade restriktioner pressar tillverkare att utveckla helt PFAS-fria transformatorer.
ABB / Hitachi Energy i Ludvika — fördjupning
Hitachi Energy (tidigare ABB Power Grids) har världsklasscenter i Ludvika sedan tidigt 1900-tal. ASEA grundade verksamheten där 1916. Idag sysselsätter anläggningen över 2 800 personer.
Produktportfölj:
- Krafttransformatorer upp till 1 500 MVA
- Generatortransformatorer för kärnkraft och vattenkraft
- HVDC-transformatorer för ABB:s/Hitachi:s HVDC-system (LCC, VSC, HVDC Light)
- Reaktorer och Phaseshifters
- Specialtransformatorer för offshore-platform och subsea-applikationer
Innovation: ABB lanserade 2017 världens första digitalt integrerade krafttransformator från Ludvika. 2023 levererades världens kraftfullaste HVDC-transformator för ultrahögspänd likström (UHVDC).
ASEA-arv: Ludvika är en av Sveriges äldsta industriella tekniska kontinuiteter. Företaget har gått från ASEA till ABB till Hitachi Energy, men kompetensbasen och kunskapen är nästan oavbruten i 110 år.
Livslängd och underhåll
En krafttransformator kostar 5–50+ miljoner kronor. Designad livslängd: 30–50 år. Faktisk livslängd: 50–70 år vid rätt underhåll.
Olje-analys: Regelbunden provtagning av transformatoroljan ger tidiga varningssignaler om nedbrytning (Dissolved Gas Analysis, DGA).
Partiell urladdningsmätning (PD): Elektriska gnistaktiviteter inuti transformatorn som är förstadium till haveri.
Termisk avbildning: IR-kamera avslöjar hotspots i lindningar och genomföringar.
Furfural-analys: Mäter cellulosatätningarnas åldring i oljan.
Livscykelförlängning: Många utländska 1970-tals krafttransformatorer renoveras nu istället för att ersättas — ledtid och kostnad för nya enheter gör renoveringen ekonomiskt försvarbar.
Transformatorn och elektrifieringen
Varje megawatt vindkraft, solkraft eller ny industribelastning kräver ny transformatorkapacitet. Det skapar:
- Leveranstider 18–36 månader för krafttransformatorer
- Global brist på transformatorer vid sidan av marknaden
- Investeringsbehov på hundratals miljarder för elnätsrenovering i EU
- Prishöjningar som tränger igenom hela elsystemet
För svensk industri är detta praktiskt: ny fabrik, ny elektrifiering, ny laddinfrastruktur — allt kräver transformatorkalkyl och leveransplan i god tid. Stegra (tidigare H2 Green Steel) har bundit upp transformatorlevereanser från Hitachi Ludvika med 4 års framförhållning. Det är dagens nya normal.
