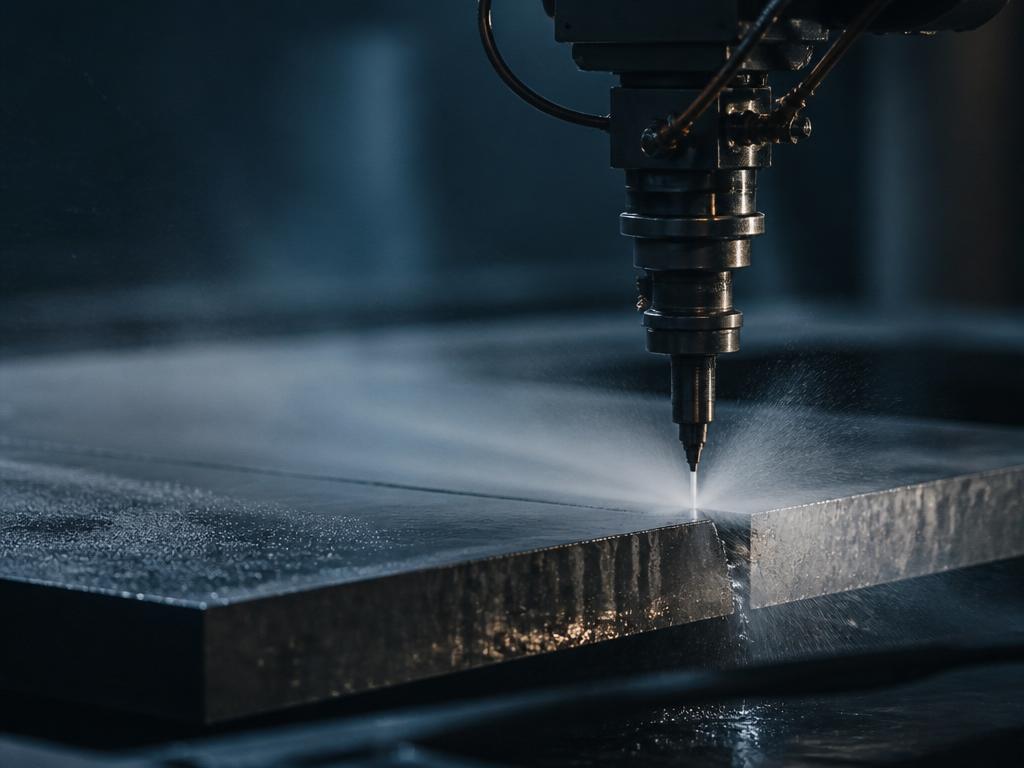

I en industrihall i Skåne strömmar vatten ut ur ett munstycke under 4 100 bars tryck — fyrtio gånger högre än trycket i en högtryckstvätt. Strålen är 0,8 millimeter i diameter och rör sig genom luften i 800-1000 meter per sekund, fyra gånger ljudhastigheten. Mot tjock stålplåt blandas vattnet med fint granatsand. Resultatet är ett snitt genom 50 mm stål med kanter så rena att de oftast inte behöver efterbearbetas.
Vattenskärning är en av industrins mångsidigaste skärtekniker. Den klarar material som laser och plasma inte kan röra. Den producerar ingen värmepåverkad zon. Den är ofta dyrare per meter snitt — men för rätt jobb är den oöverträffad.
Hur vattenskärning fungerar
Tekniken bygger på högtrycksvattenstråle kombinerad med fokuserat munstycke.
Trycksättning. En högtryckspump genererar tryck mellan 3 000 och 6 200 bar. Två huvudtyper:
- Direktdriven pump (intensifier). Stabilare flöde, bättre för kontinuerlig produktion. Vanligast i industriell vattenskärning.
- Pumpkonstruktion (crankshaft pump). Energieffektivare, lägre underhållskostnad. Växer i marknaden.
Munstycke. Vattnet pressas genom ett safirögat (eller diamantmunstycke vid extrema applikationer) på 0,1-0,3 mm i diameter. Här ökar hastigheten till över 1 000 m/s.
Abrasivt material. Vid skärning av hårdare material (metall, sten, glas) blandas granulat in efter safiren — typiskt granat (almandin) i kornstorlek 80-120 mesh. Granaten accelereras av vattnet och blir det verkliga skärande mediumet — vattnet är bäraren.
Skärning. Strålen träffar materialet och eroderar bort mikropartiklar. Snittet uppstår där strålen passerar.
Tank med vatten. Under arbetsstycket sitter en tank fylld med vatten som absorberar restenergi. Utan tanken skulle strålen fortsätta genom golvet.
Två huvudvarianter
Ren vattenskärning (Pure Waterjet, WJ)
Utan abrasivt material. Skär mjuka material:
- Plast, gummi, läder
- Mat (kakor, fisk, kött, grönsaker — populär i livsmedelsindustri)
- Papper, kartong, textil
- Tunn isoleringsmaterial
- Vissa kompositer
Mycket precis och hygienisk (inget granulat blandas i produkten).
Abrasiv vattenskärning (Abrasive Waterjet, AWJ)
Med granat eller annat abrasivt material. Skär hårda material:
- Alla metaller (även titan och inkonel som är svåra att laserskära)
- Sten, marmor, granit
- Glas, keramik
- Komposit (kolfiber, glasfiber, kevlar)
- Härdat stål
- Tjocka material upp till 200+ mm
90 procent av industriell vattenskärning är AWJ.
Materialgränser och hastigheter
Vad kan vattenskärning faktiskt göra?
| Material | Typisk maxtjocklek | Hastighet (50 mm) |
|---|---|---|
| Kolstål | 200+ mm | ~50 mm/min |
| Rostfritt | 200+ mm | ~30 mm/min |
| Aluminium | 250+ mm | ~80 mm/min |
| Titan | 150 mm | ~25 mm/min |
| Marmor/granit | 200 mm | ~150 mm/min |
| Glas | 100 mm | ~100 mm/min |
| Komposit | 100 mm | ~40 mm/min |
Hastigheterna är betydligt lägre än laser för tunna metaller (där laser dominerar) men jämförbara eller bättre för tjocka material och icke-metaller.
Fördelar jämfört med andra skärtekniker
vs Laser:
- Kall process — ingen termisk påverkan
- Skär material laser inte klarar (sten, komposit, glas)
- Tjockare material möjligt
- Ingen härdning av kanter
- Reflekterande material (koppar, mässing) inga problem
vs Plasma:
- Bättre kantkvalitet
- Skär icke-metaller också
- Inga giftiga rökgaser
- Större precision
vs Mekanisk bearbetning (fräsning, sågning):
- Inga inneboende skärkrafter — passar tunna och bräckliga material
- Inga verktygsbyten
- Skär komplex geometri direkt från CAD
- Inget värmespridning som kan deformera
Begränsningar
Hastighet på tunna metaller. Laser är 5-10x snabbare på 1-5 mm stål.
Kostnad per meter. Driftkostnaden är högre — pumpen drar 30-100 kW, granat kostar 3-10 kr/kg, vattenförbrukningen är 4-15 liter/minut.
Konkurrens från fiberlaser. Senare års höga laserkraftnivåer (15-30 kW) gör att laser nu klarar tjockare stål med god ekonomi — konkurrerar i material upp till 30-40 mm.
Snittkvalitet i tjocka material. Vid mycket tjocka snitt blir kanten konisk (smalare på undersidan). Avancerade maskiner kompenserar med taper compensation.
Buller och vattenrelaterad smuts. Inte den renaste tekniken i fabriksmiljö.
Investering och drift
Maskinkostnader:
- Mindre 2,5×1,3 m enkelhuvudmaskin: 1,5-3 miljoner kr
- Standard industriell 4×2 m: 3-6 miljoner kr
- Stor 6×4 m med 5-axligt huvud: 6-12 miljoner kr
- Avancerad multi-huvud-konfiguration: 12-25 miljoner kr
Driftskostnader (per timme):
- El: 50-150 kr
- Granat: 100-200 kr (vid mediumförbrukning)
- Vatten: 5-20 kr
- Slitmaterial (munstycken, focusing tubes): 50-100 kr
- Avskrivning, underhåll: 200-500 kr
Total maskinkostnad per drifttimme typiskt 500-1000 kr. Med operatör 800-1300 kr/h.
Priset till slutkund:
- Tunna material (under 10 mm): 30-100 kr/m
- Medeltjock (10-30 mm): 80-300 kr/m
- Tjock (30-100 mm): 200-1000 kr/m
- Mycket tjock: ofta över 1000 kr/m
Priset varierar starkt med material, batchstorlek, geometri och konkurrensläge.
Maskinleverantörer
| Tillverkare | Ursprung | Marknad |
|---|---|---|
| Flow International | USA | Marknadsledare globalt |
| Omax (nu Hypertherm) | USA | Stor, integrerad CAM |
| KMT Waterjet | USA | Stora maskiner |
| Bystronic | Schweiz | Vanlig i Sverige |
| TechniWaterjet | Australien | Konkurrenskraftig |
| Resato | Nederländerna | Europeisk specialist |
| MasterCam Waterjet | Japan | Mindre marknad |
| Wardjet | USA | Mid-market |
I Sverige förekommer främst återförsäljare. Skärteknikcentrum, Vatten & Skärteknik, Wedahl Sweden är vanliga aktörer.
Svenska användare
Vattenskärning är vanligt i flera svenska industribranscher:
- Tung verkstadsindustri — tjock metallskärning där laser inte räcker
- Glas och sten — kakelindustri, gravstensmakerier
- Komposittillverkning — kolfiber, glasfiber för fordon och energi
- Flyg och försvar — titan, aluminiumlegeringar
- Livsmedel — frusen fisk, kakor, ost (med ren vattenstråle)
- Energi — vindkraftblad, generatorkomponenter
- Konst och design — skulpturer, dekorativa beläggningar
Sandvik, ABB, Husqvarna har egen vattenskärningskapacitet. Hundratals mindre underleverantörer driver tjänsteverksamhet.
Säkerhet
Vattenskärning är relativt säker jämfört med många industriella tekniker. Risker:
- Strålrisk vid läckage — en högtrycksläcka kan skära genom hud och vävnad. Säkerhetsinhägnade arbetsutrymmen krävs.
- Buller — typiskt 90-110 dB(A). Hörselskydd obligatoriskt.
- Stänkvatten och slam — granatslam kan vara tungt och svårt att hantera.
- Underhåll under tryck — alltid trycklös före underhåll på högtrycksledningar.
Branschspecifika säkerhetskrav finns i ANSI B11.4 och liknande standarder.
Hållbarhet
Vattenskärning har vissa miljöfördelar:
- Inga giftiga gaser (till skillnad från plasma)
- Materialet återvinns lätt eftersom det inte värmepåverkas
- Granat är naturligt material som ofta kan återvinnas en eller två gånger
- Vatten kan recirkuleras med filtersystem
Men också vissa utmaningar:
- Hög energiåtgång för pumpen
- Granatproduktion har egen miljöbelastning (gruvbrytning)
- Slamhantering kräver behandling före avlopp
Modern maskinkonfiguration med energieffektiva pumpar och granatåtervinning förbättrar profilen.
Vart utvecklingen är på väg
Tre observationer från 2026:
1. Ökad automatisering. Robotic loading/unloading, multi-head-cutting för att öka produktivitet, lights-out operation (24/7 utan operatör).
2. Hybridmaskiner. Vattenskärning kombinerad med 3D-bearbetning i samma cell — möjlighet att skära och sedan finbehandla i samma uppspänning.
3. Energieffektivare pumpar. Crankshaft-pumpar och servo-styrning sänker elförbrukning 20-40 procent.
4. AI-driven skäroptimering. Modeller som bestämmer optimal skärbana, hastighet och granatflöde för varje detalj.
5. Underwater cutting. För specialiserade applikationer (gjuteri, kärnkraft) görs skärning under vatten för att hantera kontaminerade material.
Vattenskärning är inte mainstream — laser har den positionen. Men för rätt jobb är den oersättlig. Och för svensk tillverkningsindustri är den ett mångsidigt verktyg som ofta kompletterar fiberlaser och CNC-bearbetning i samma verkstad.
